歩行者通路確保の為のネプラス工法 施工事例
岩手県花巻市四日町地内
【 着工前 】

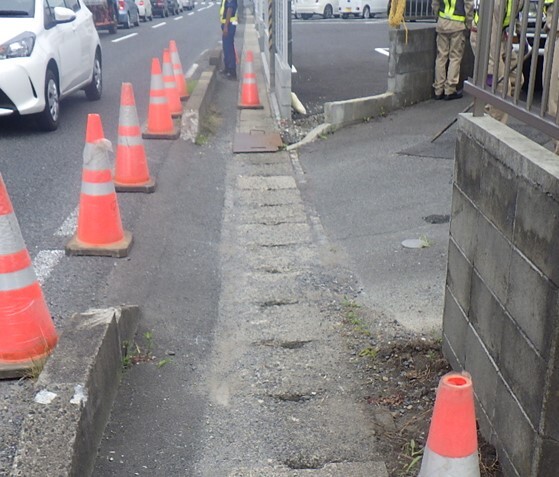

道路が狭く通学路がありません
↓

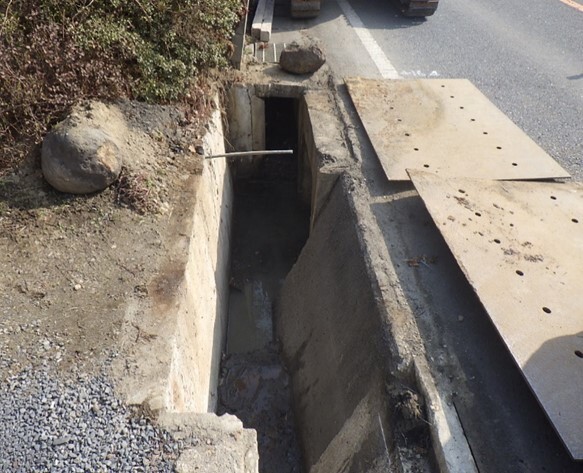

【 側溝上部縦切断 】

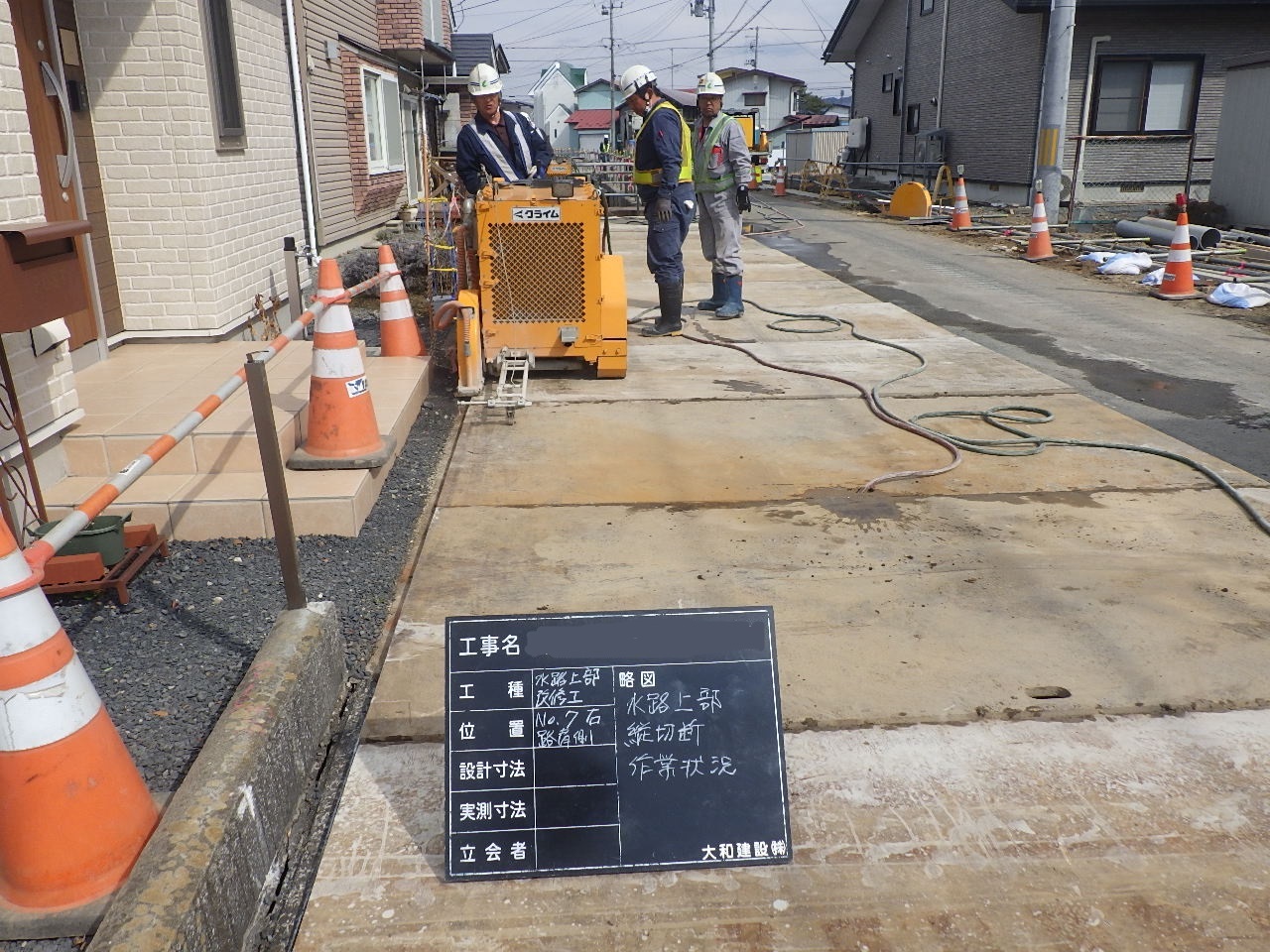

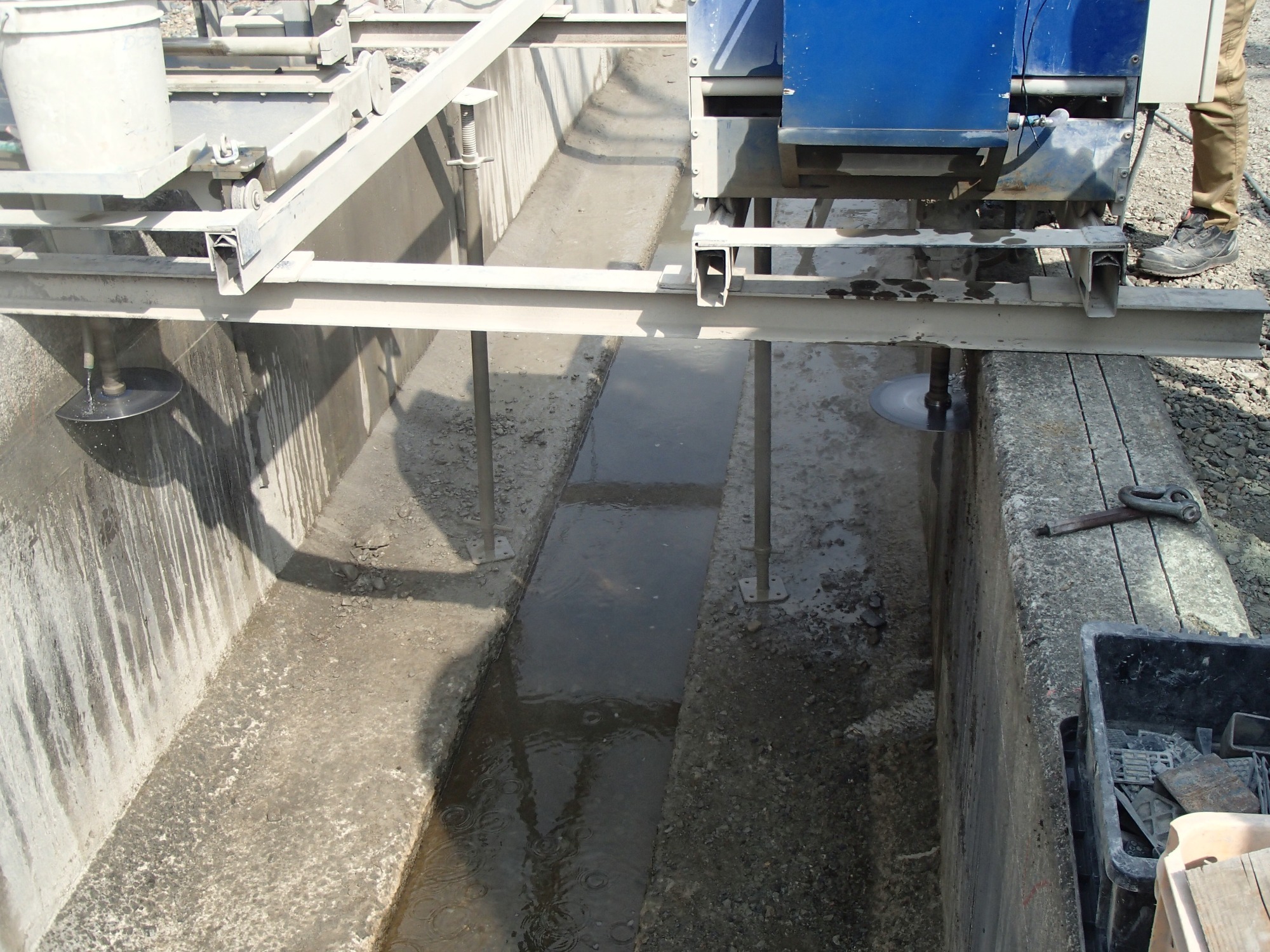

ガードレールを撤去し鉄板で架台をつくり、縦切断を25㎝を２回入れます
↓
【 側溝上部横切断 】

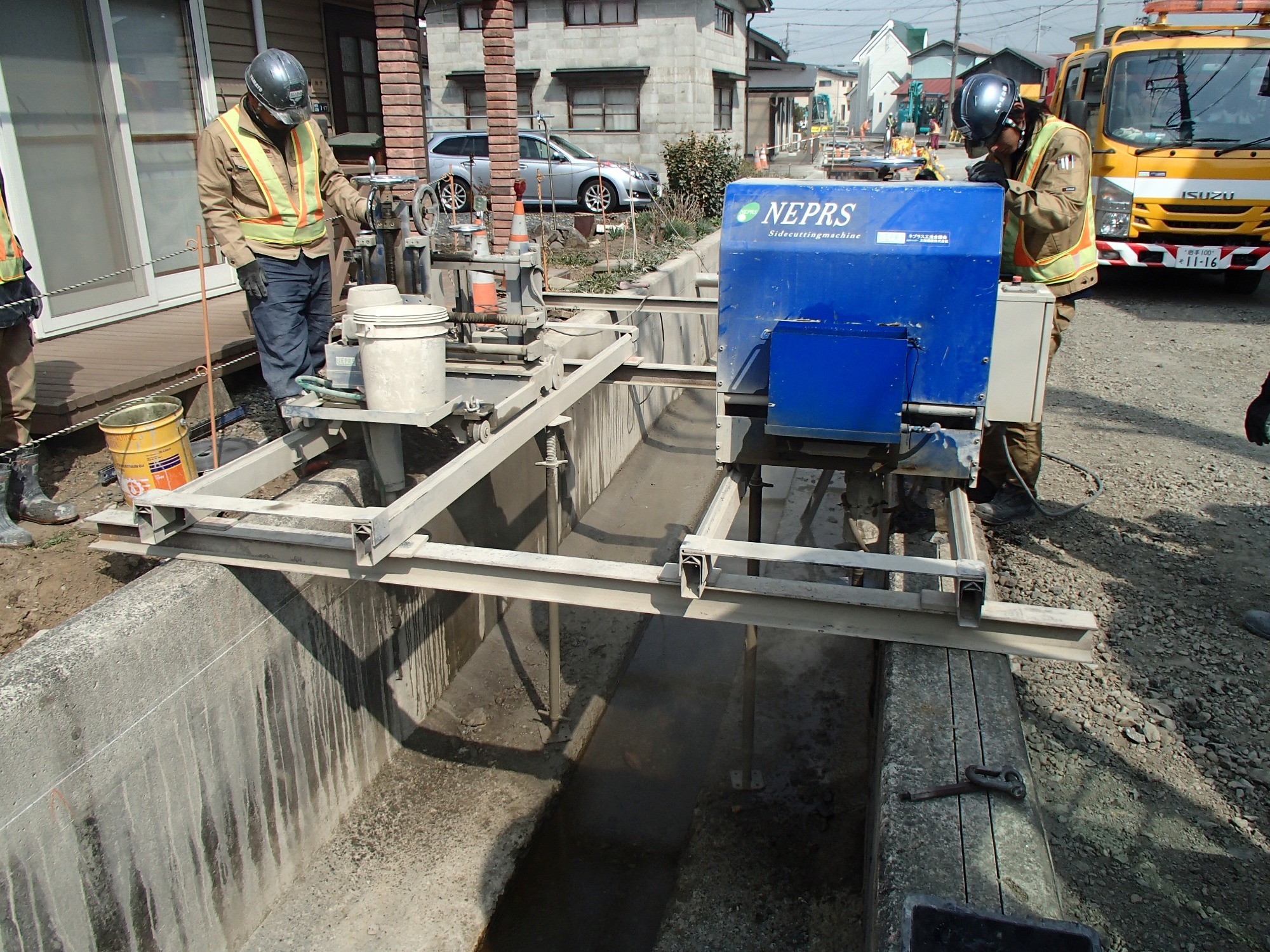

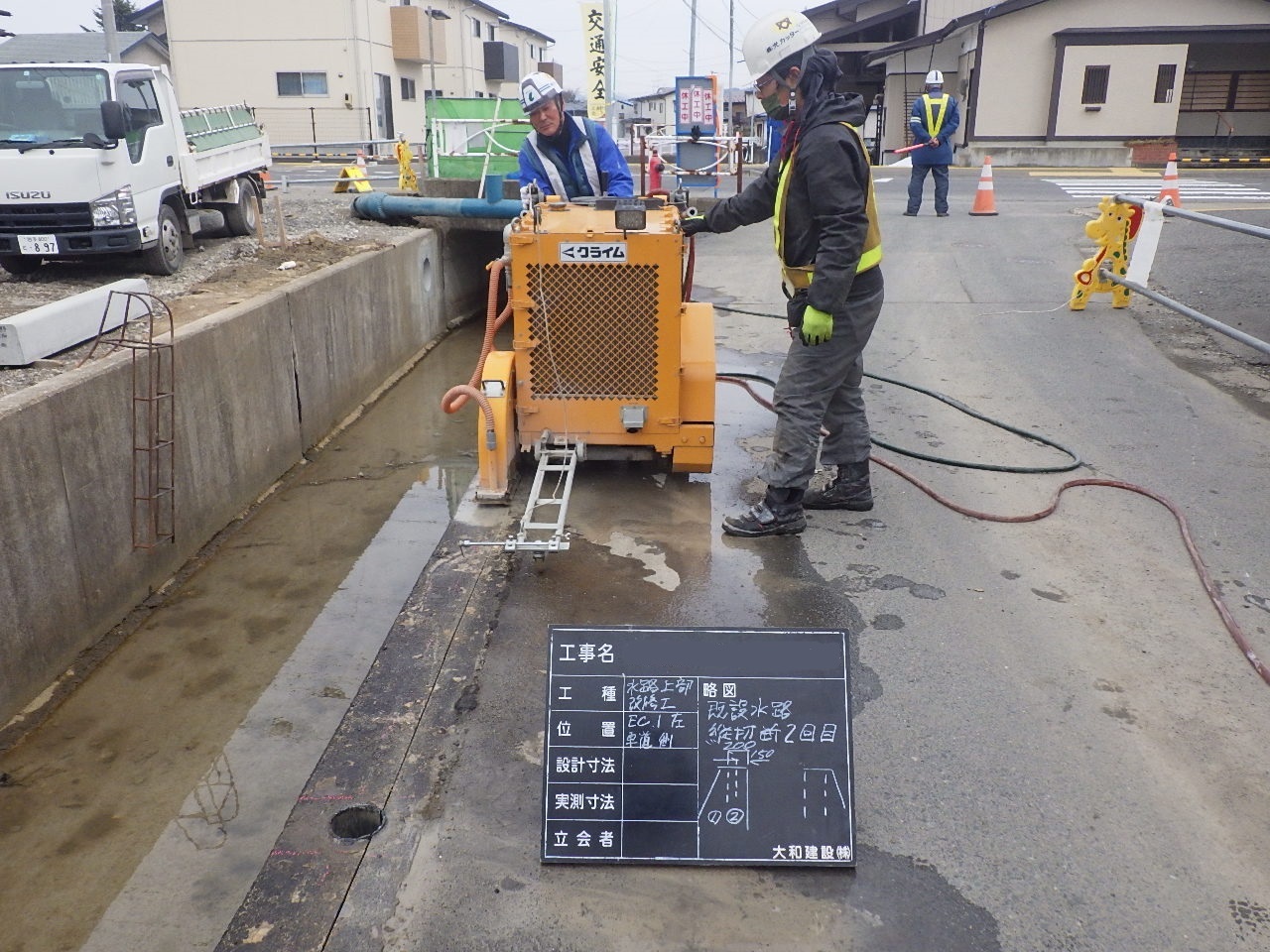

ネプラスSCM（カッターマシン）でブレードを替えながら（16インチ～18インチ）横方向に切断します
↓

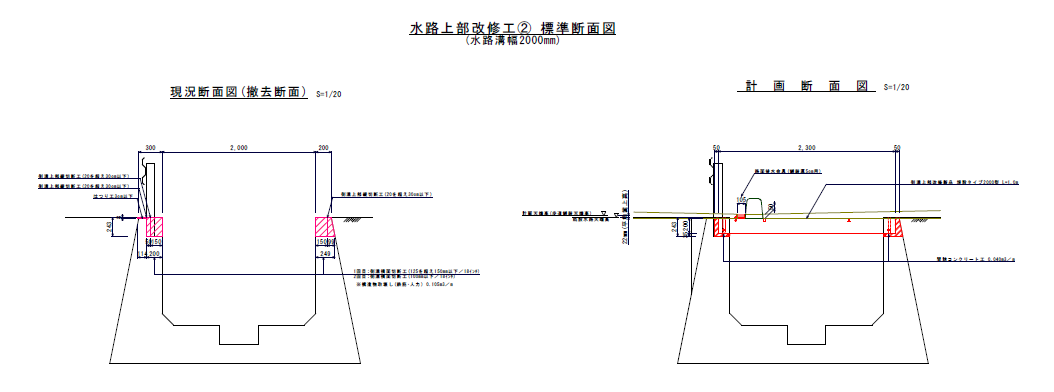

☝ 現況断面図と計画断面図はこちら
【 切断撤去後 】
きれいに切断できました
↓
【 上部改修製品据付 】

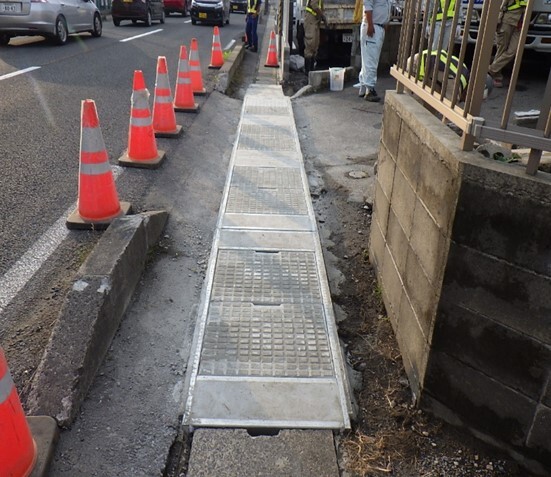

上部改修製品を設置し、グラウト材を注入し設置完了です
↓

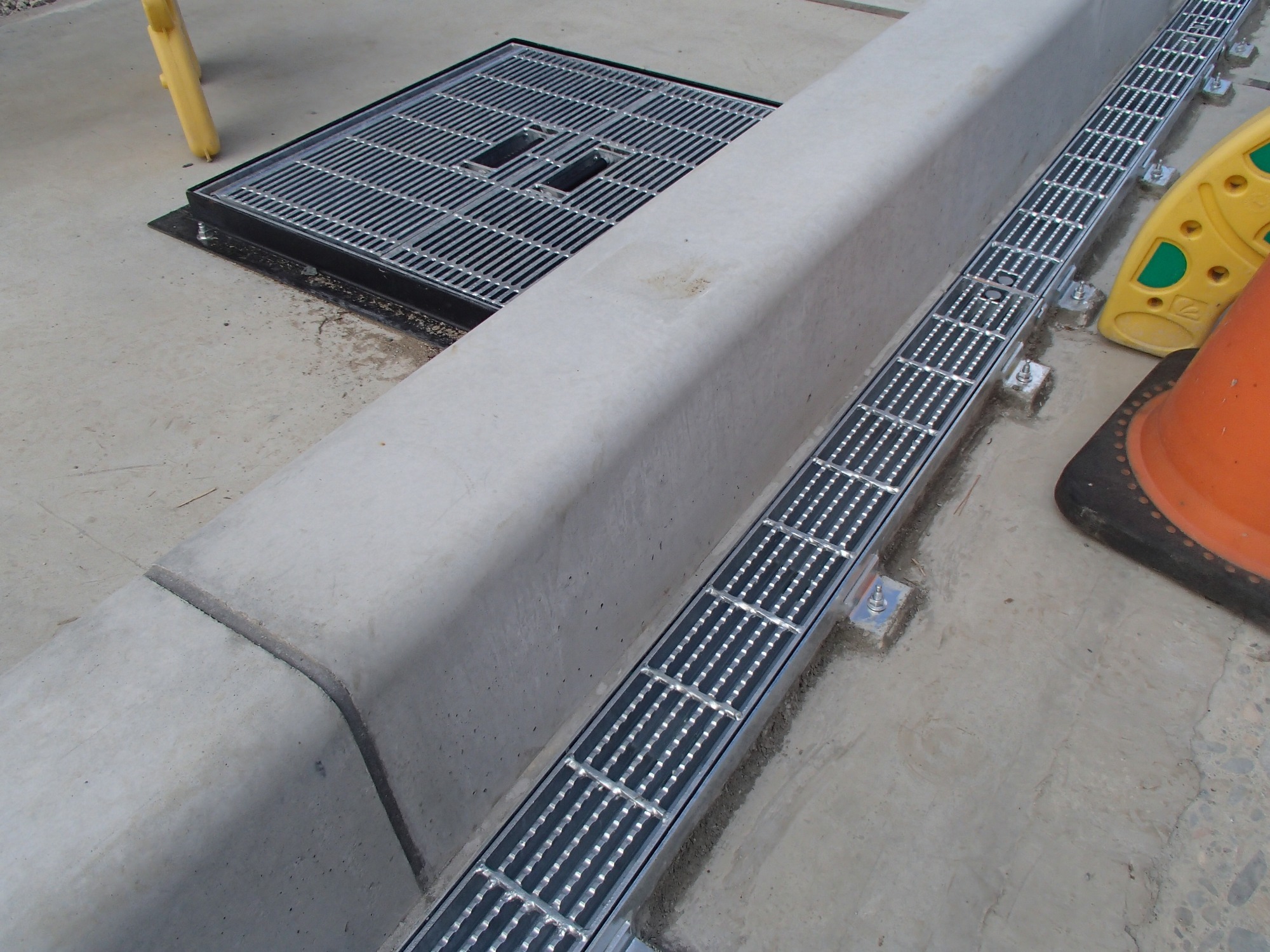

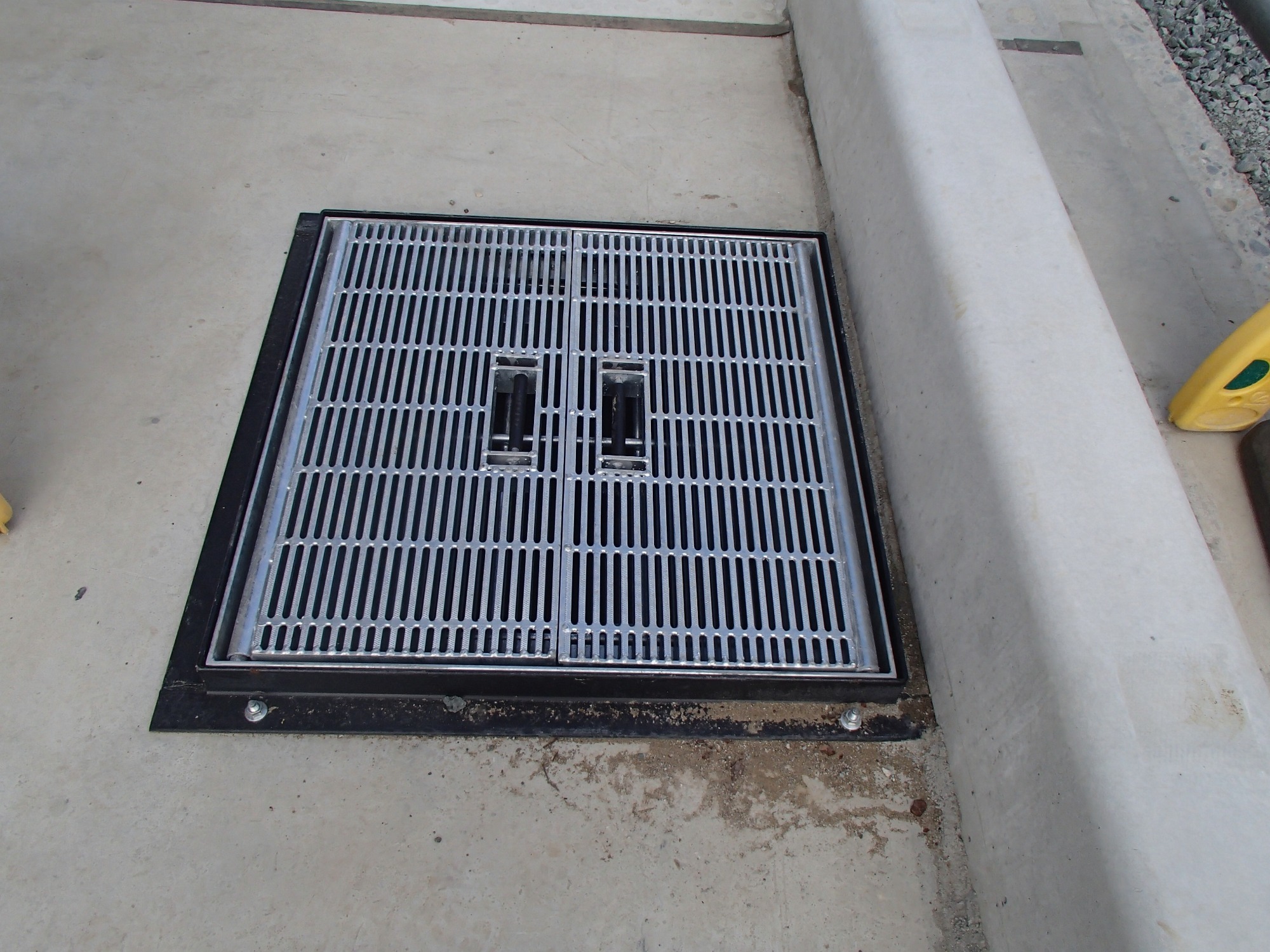

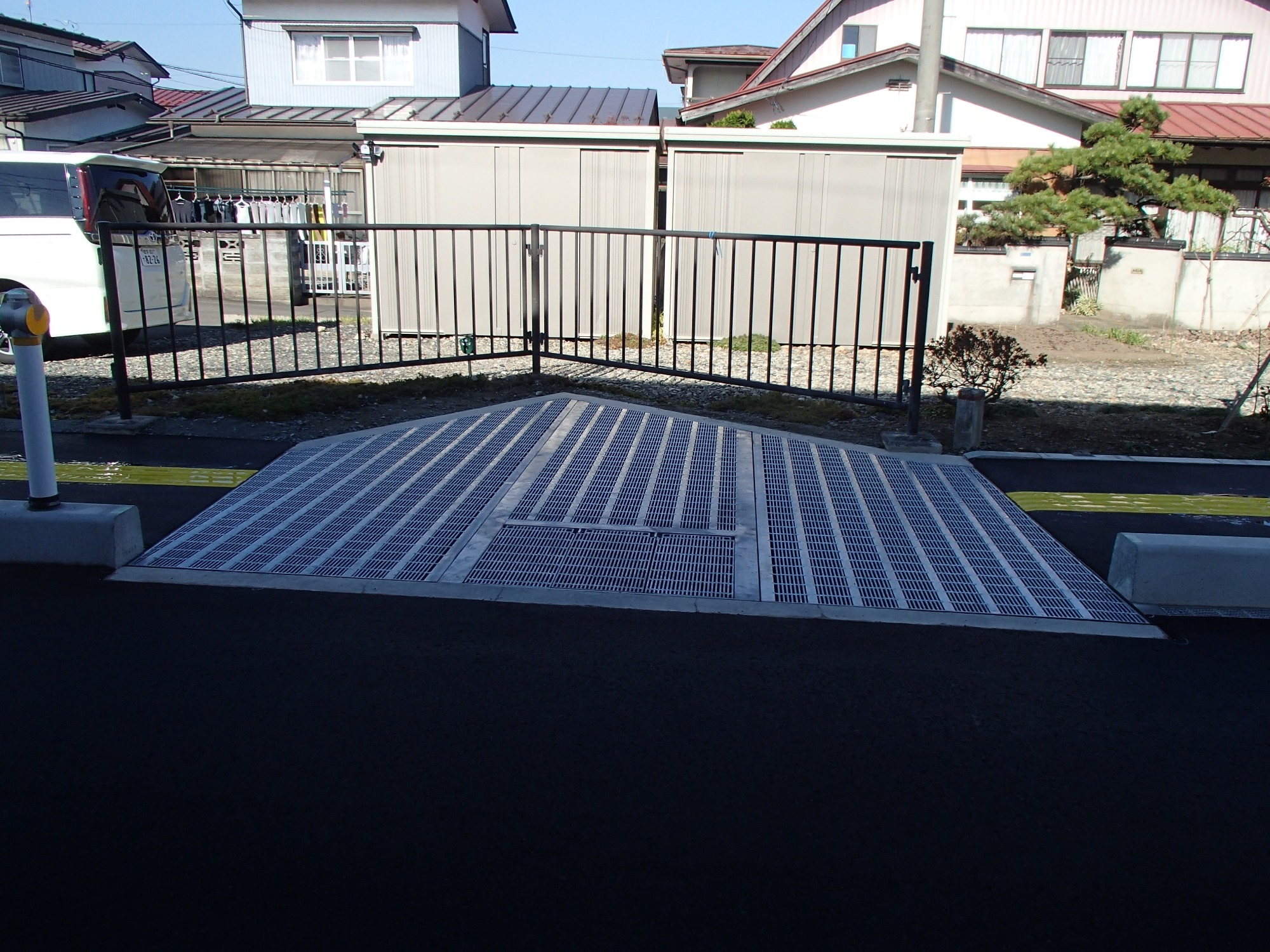

上部改修製品の流雪溝（点検口）と路面排水金具（ドレンゲッター）
↓

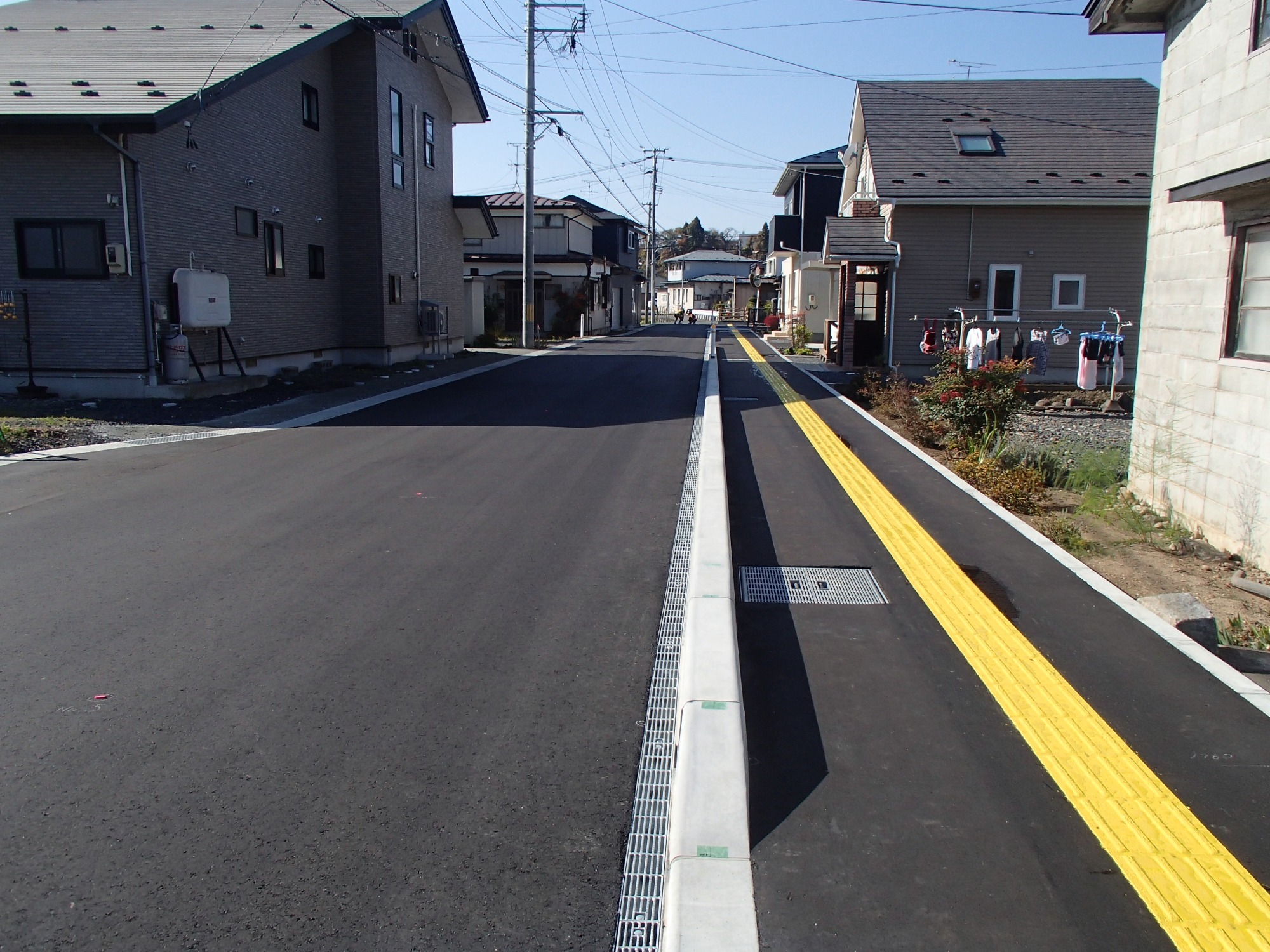

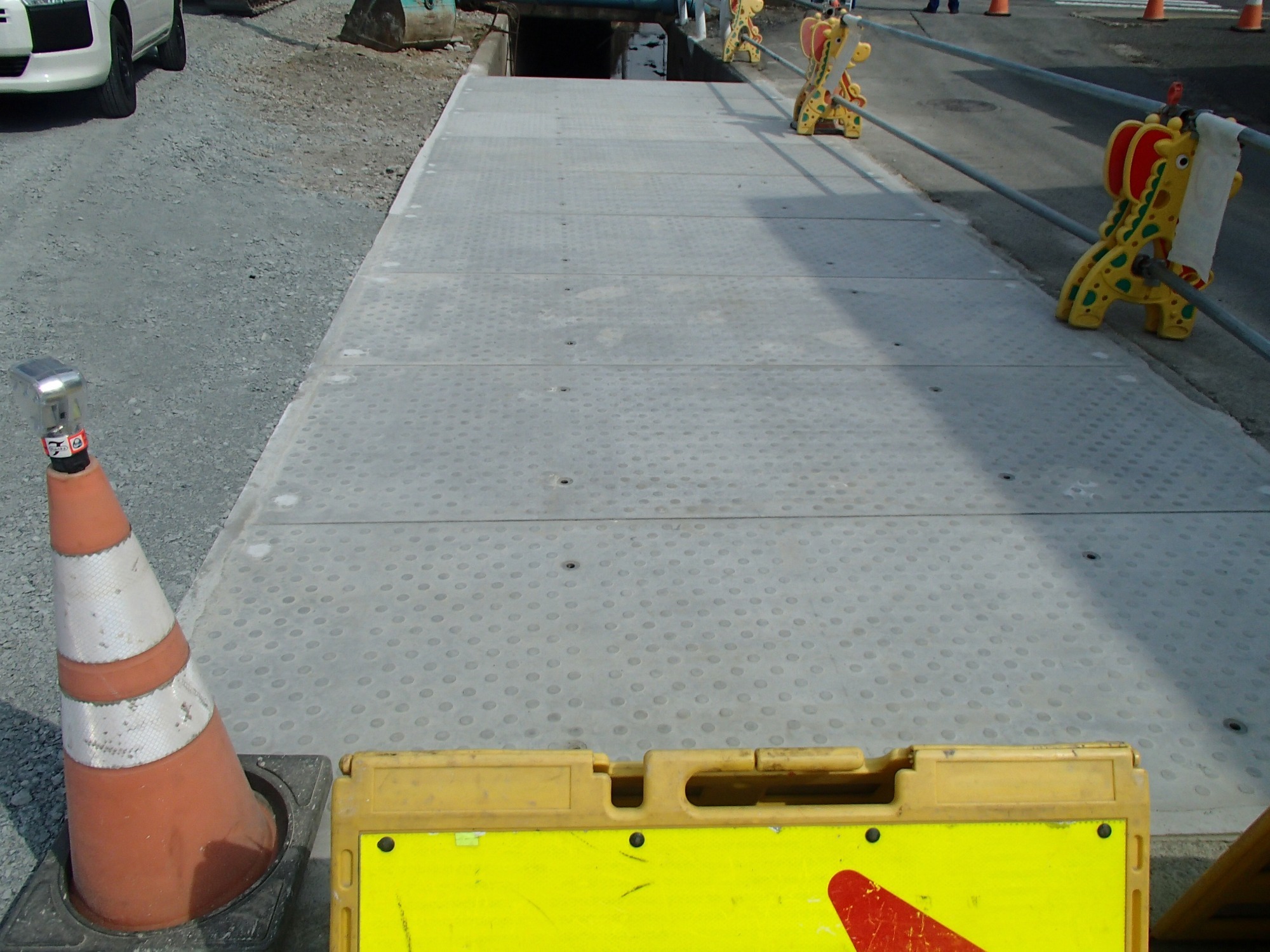

【 完成 】

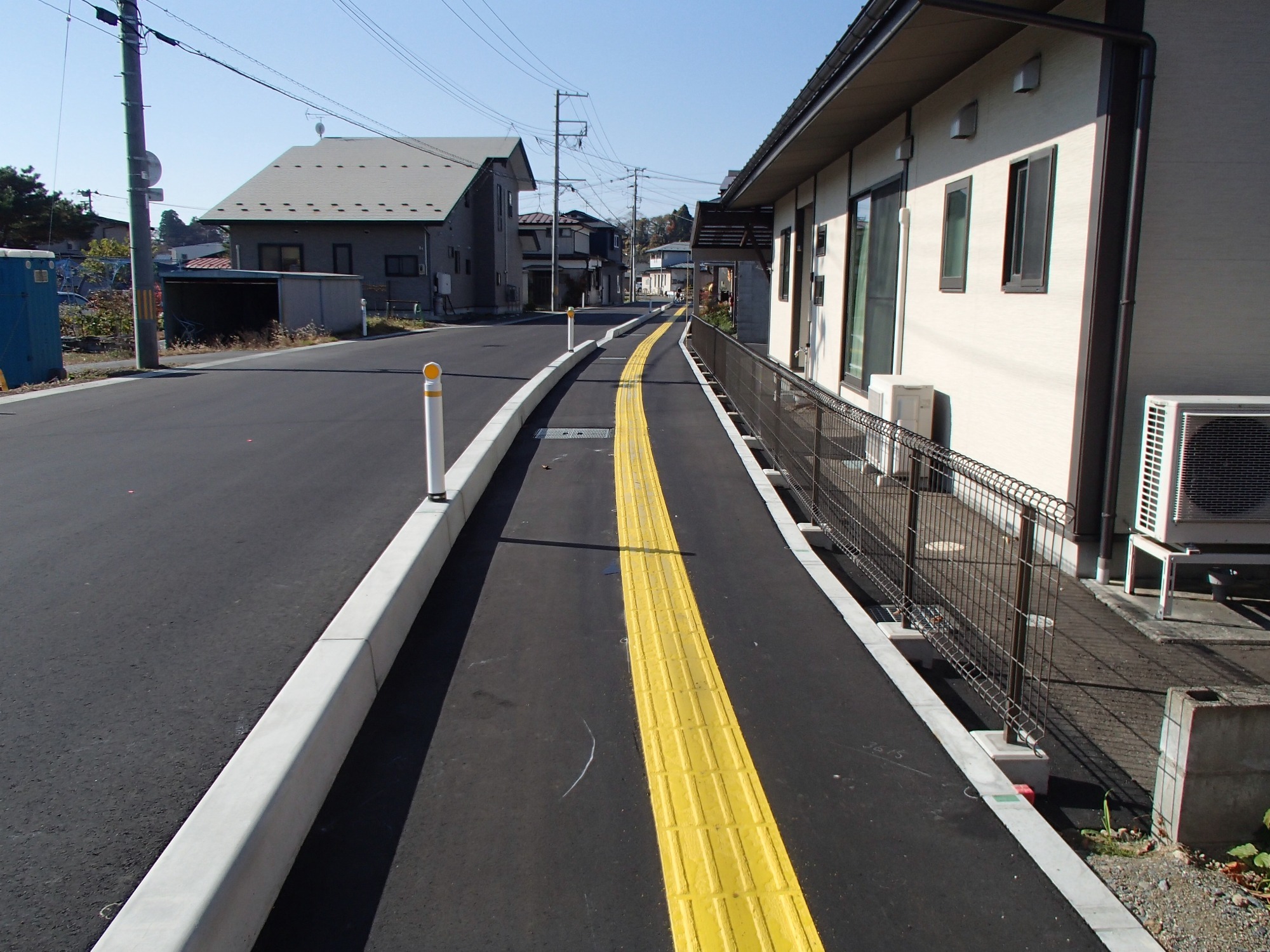

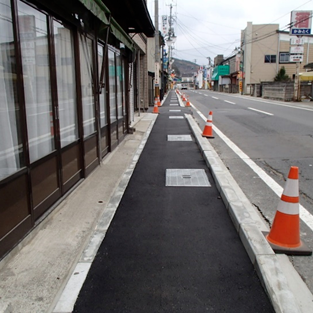

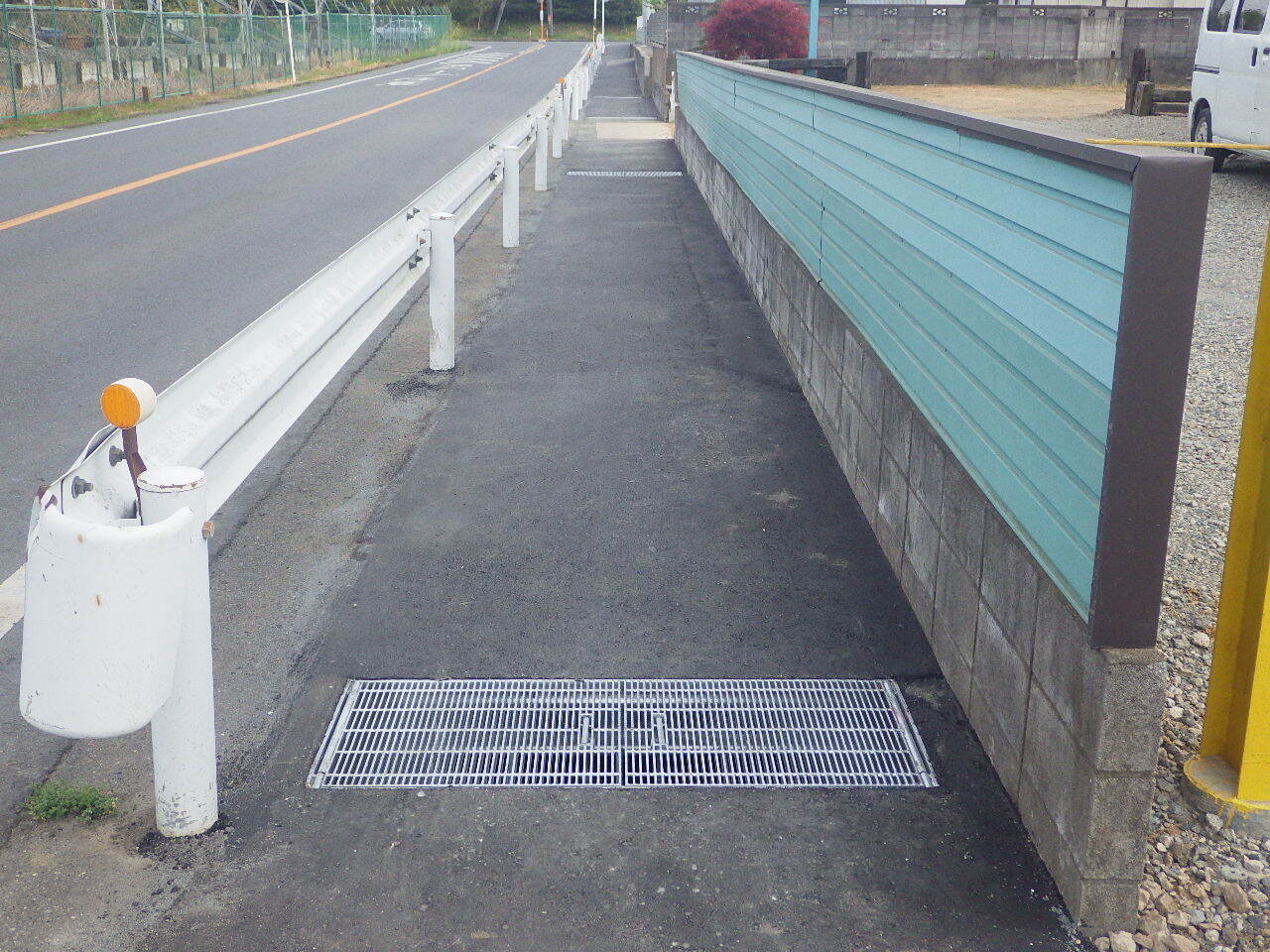

車道、歩道ともに綺麗に整備が完了し、
危険な道から安全な道へと変わりました
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
歩行者通路確保を目的としたネプラス工法 ～ 施工事例 ～
新潟県内地内
水路溝幅 W＝1100 埋設タイプ1100用 点検口 桝穴 500×500

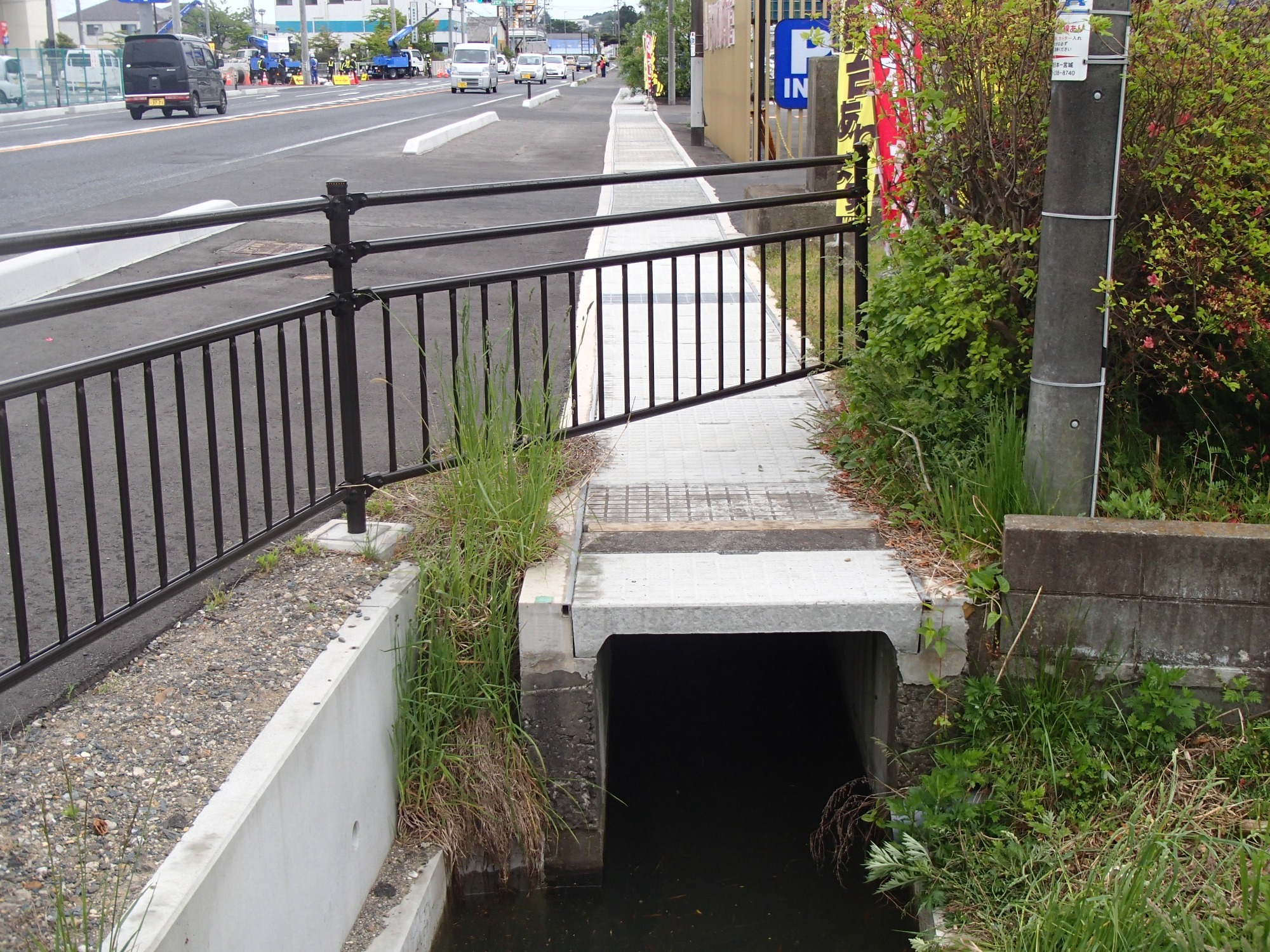

施工前（起点）
施工後（起点）
大型水路に埋設タイプを設置し、歩行者通路も確保でき安全に通行できるようになりました
施工前（中間）
施工後（中間）
施工前（終点）
施工後（終点）
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県九戸村地内

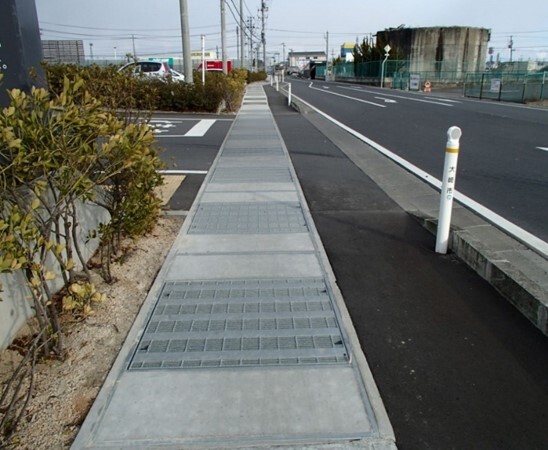

施工事例 ① 歩道のマウンドアップからフラット化

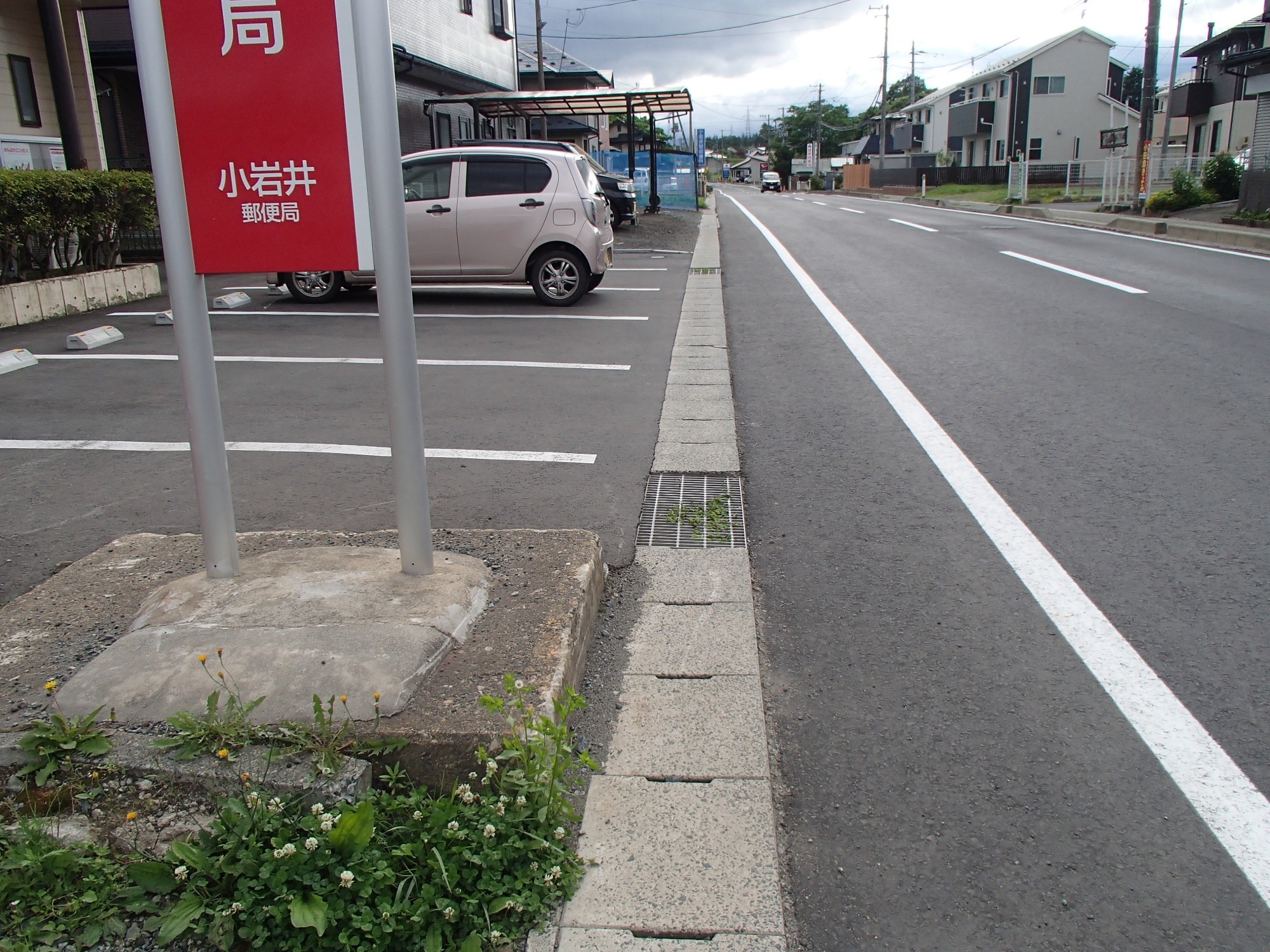

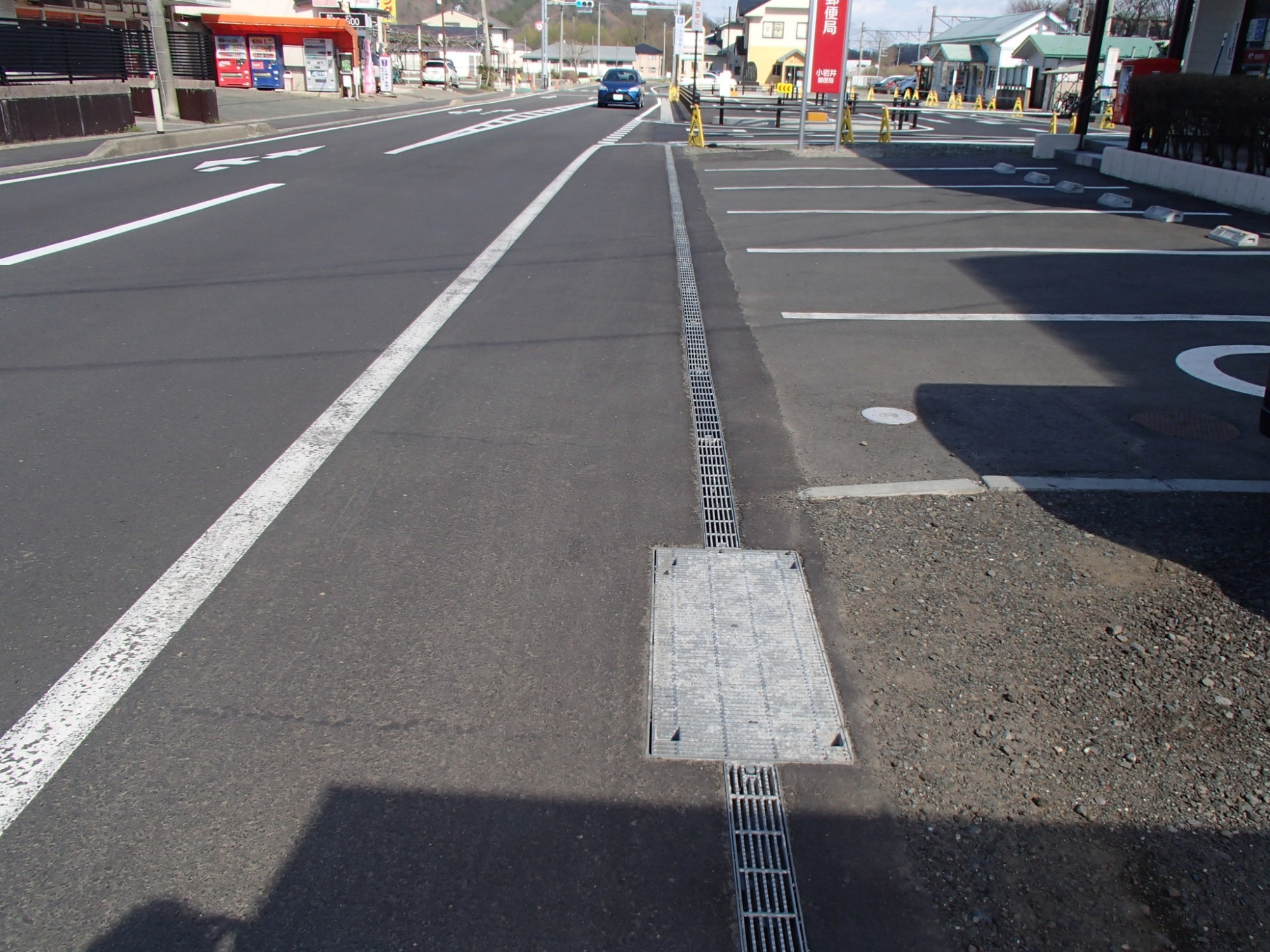

施工前

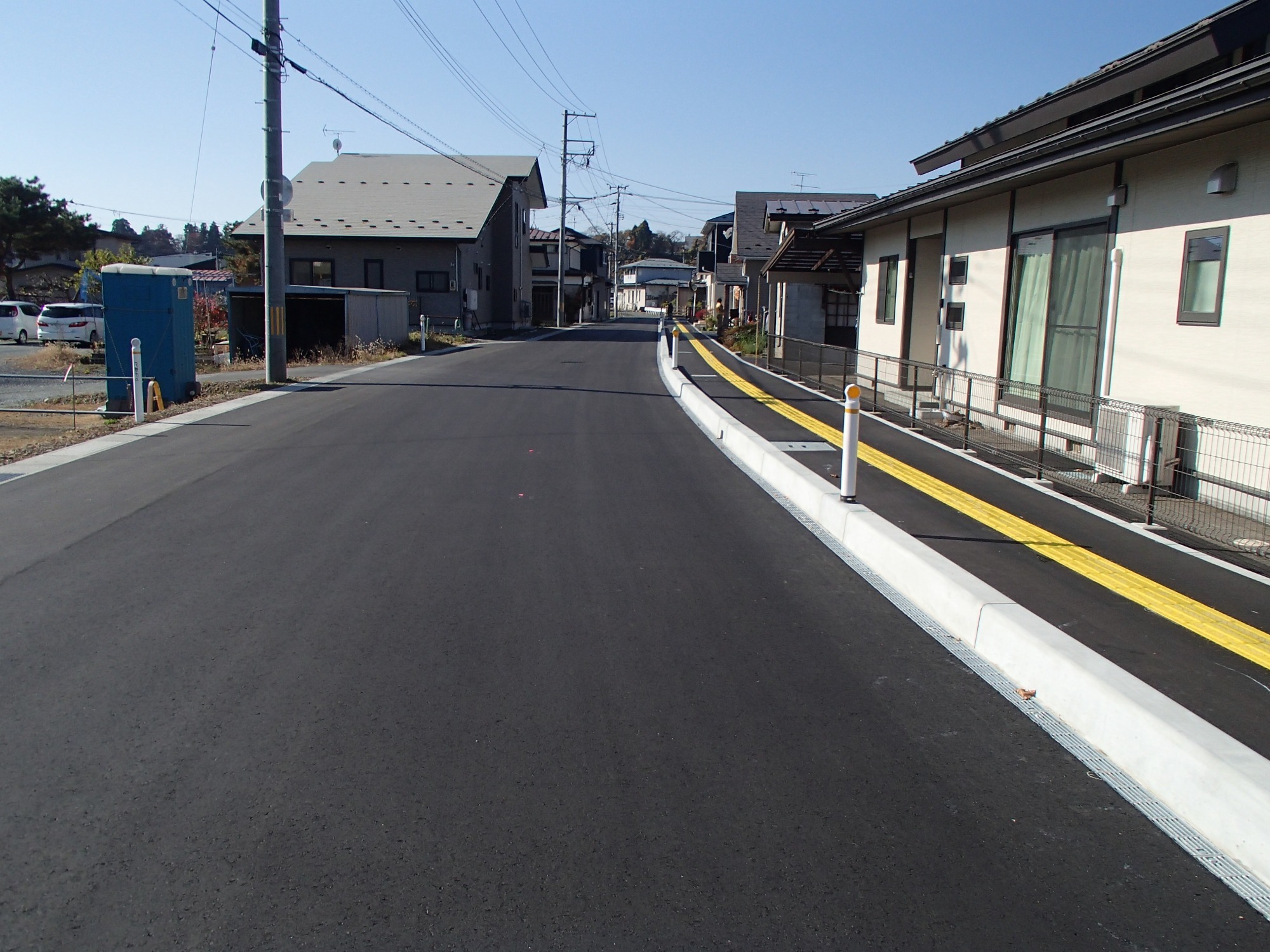

完成

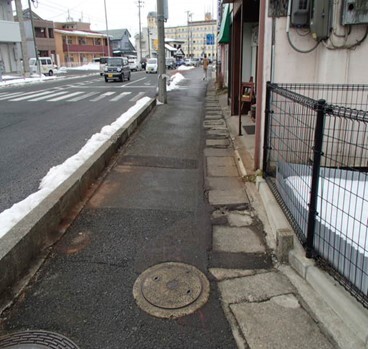

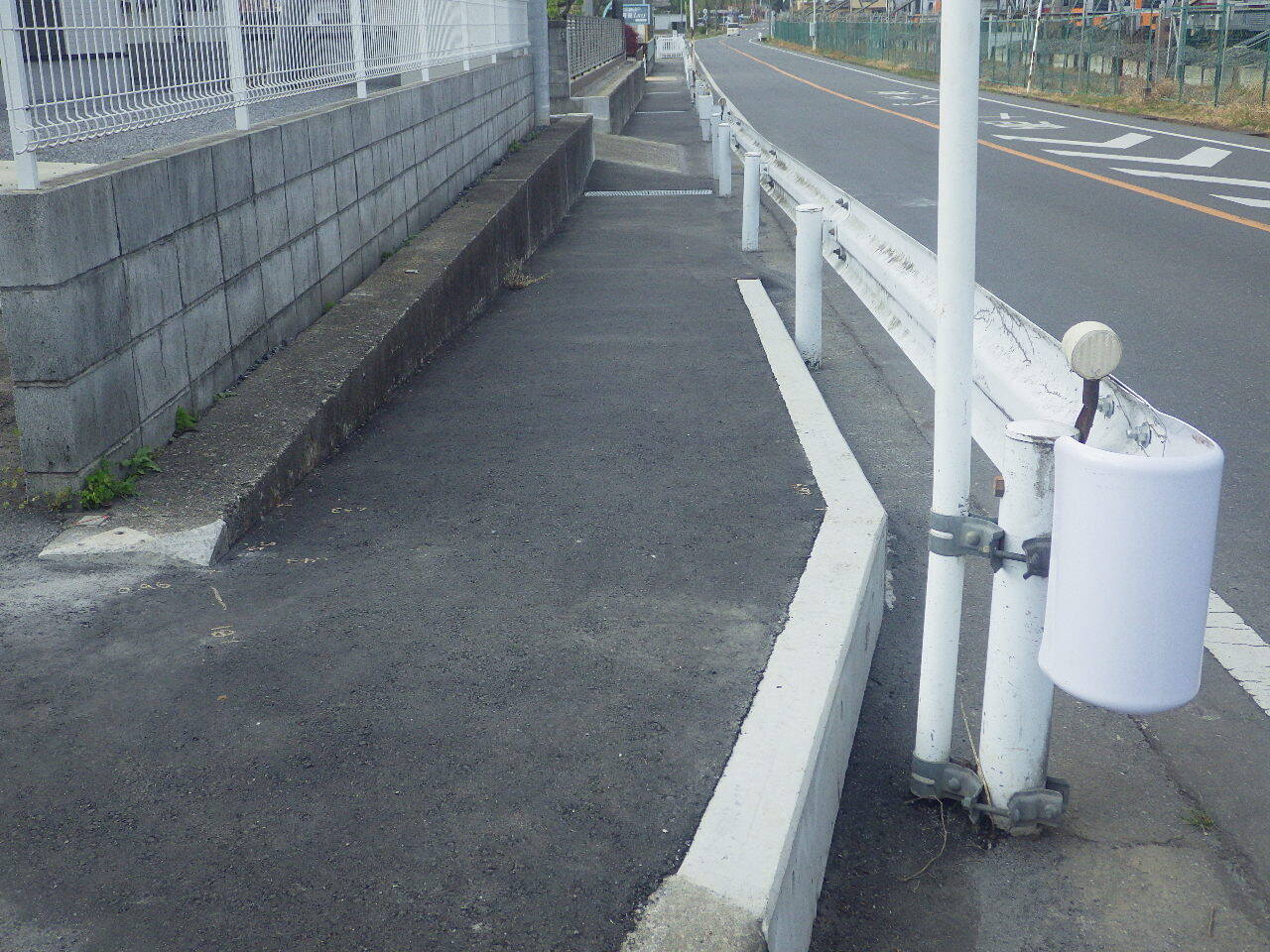

マウンドアップの歩道で、道路出入口はフラットになっており
歩きにくい歩道でしたが、可変タイプ埋設型500用をフラットタイプの高さに変更し
流雪溝（点検口）を設置し、歩きやすい歩道になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県盛岡市永井地内
施工事例 ② 路肩の蓋なし側溝から歩行可能な路側帯に

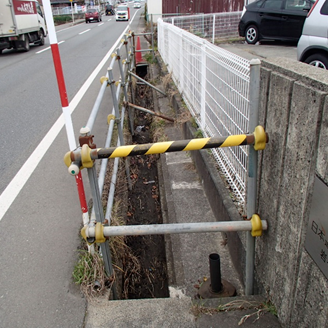

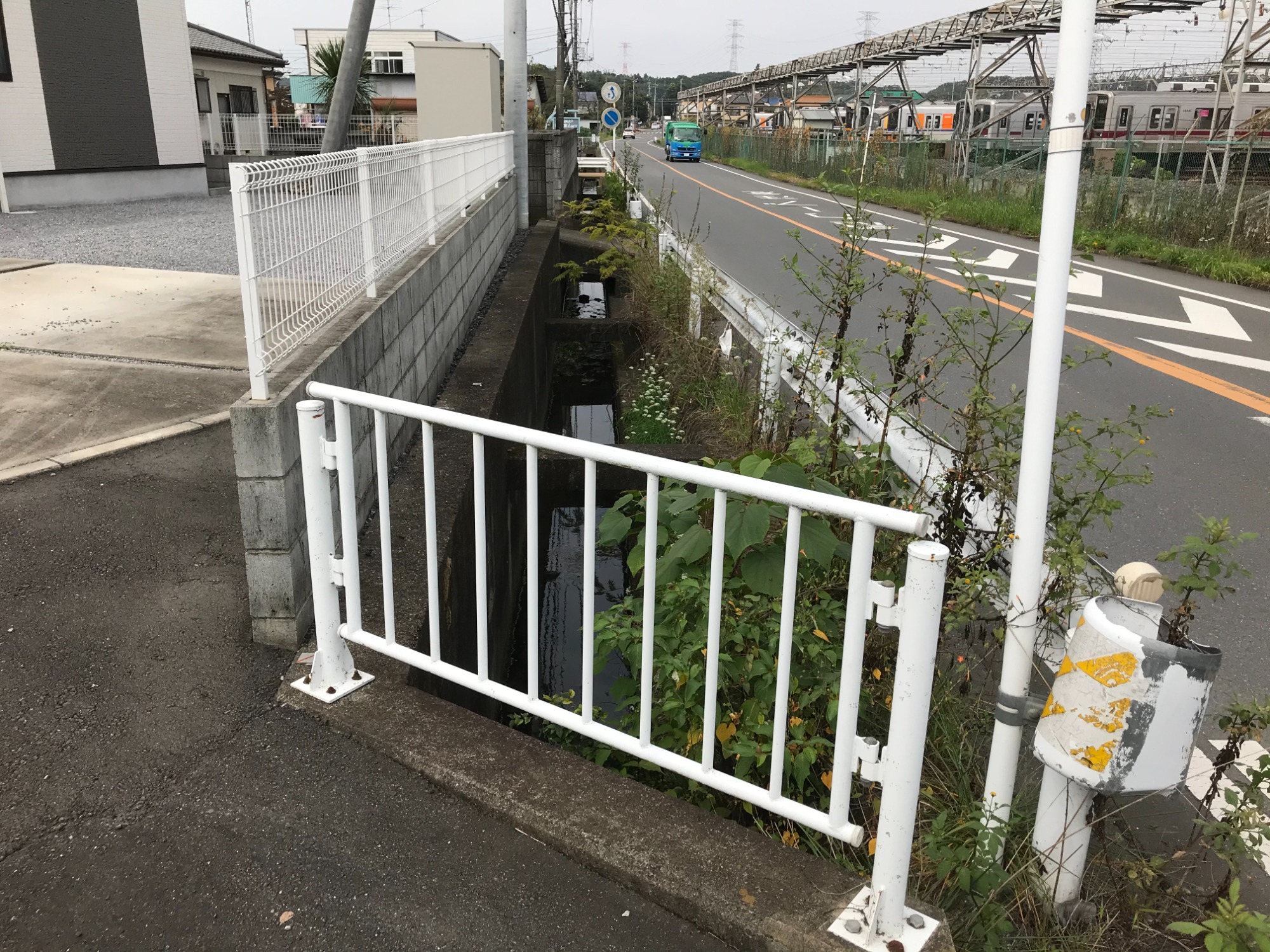

施工前

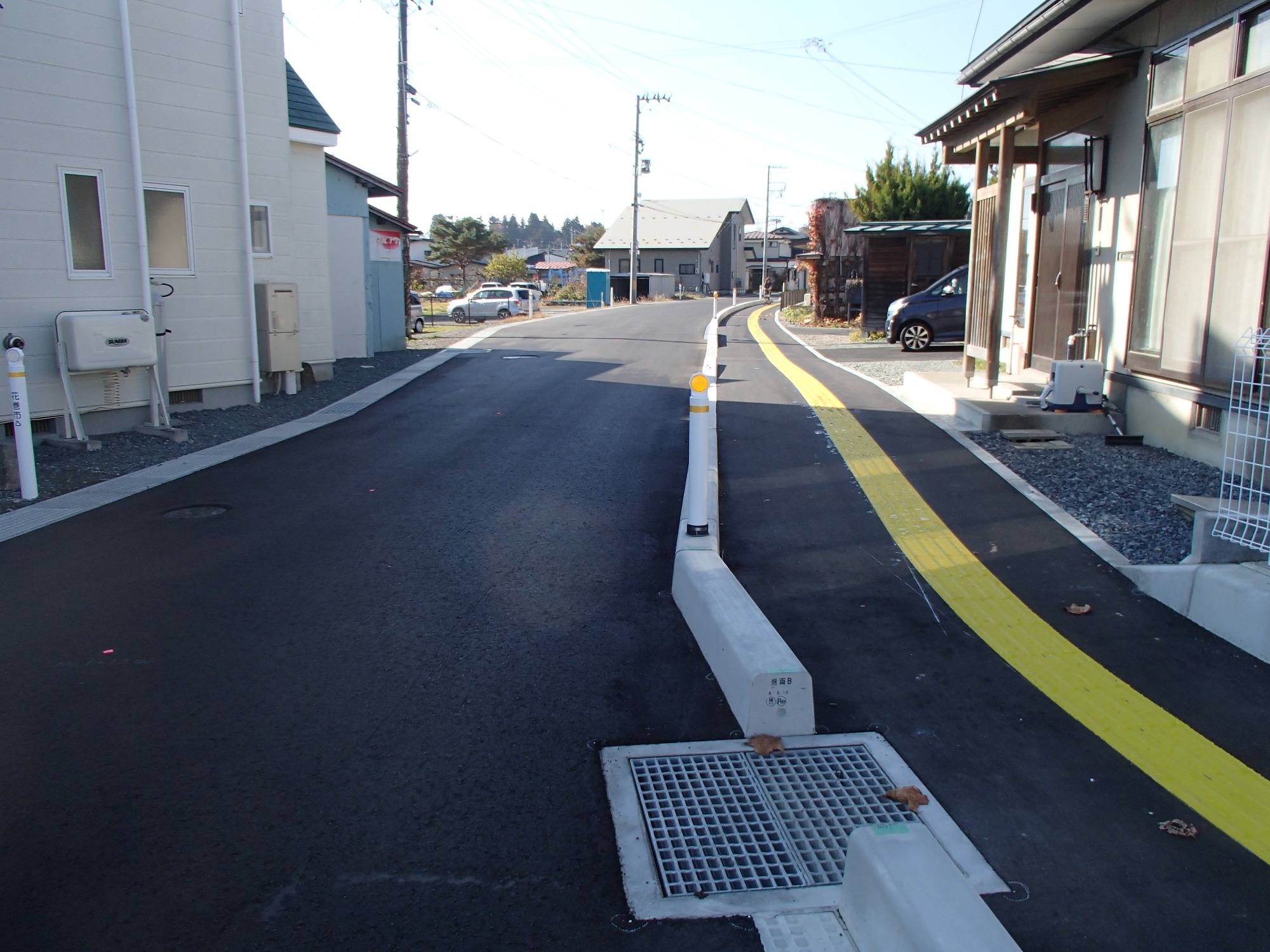

完成

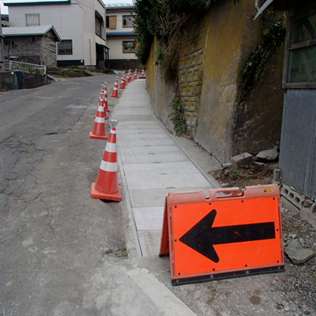

当該箇所は道路より側溝が低く、蓋も設置できない危険な箇所でした。
消音タイプ400型を車道の高さまで嵩上げし通行できるようになりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県大崎市古川地内

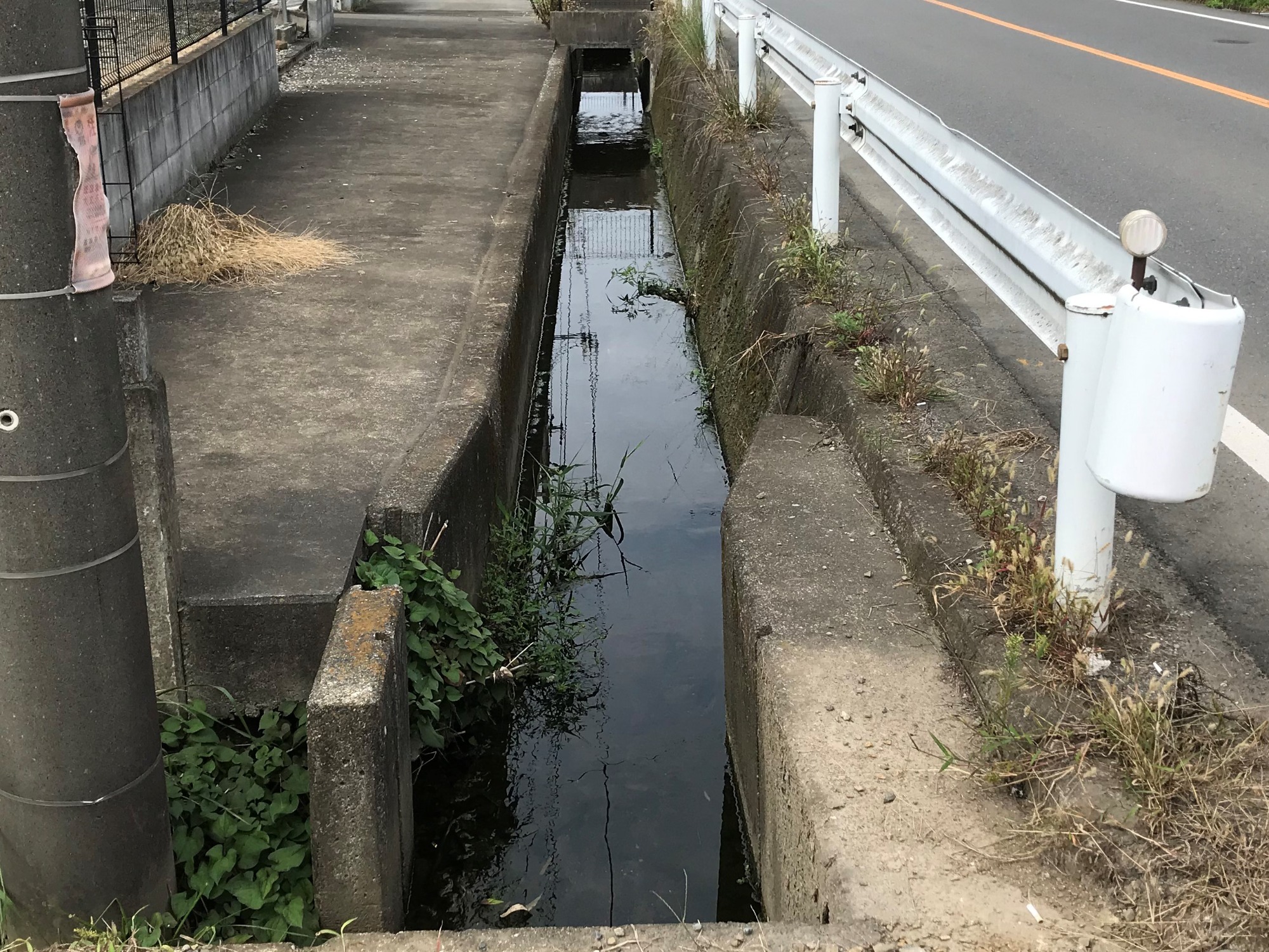

施工事例 ③ 蓋なしの大型水路を歩行可能な通学路に

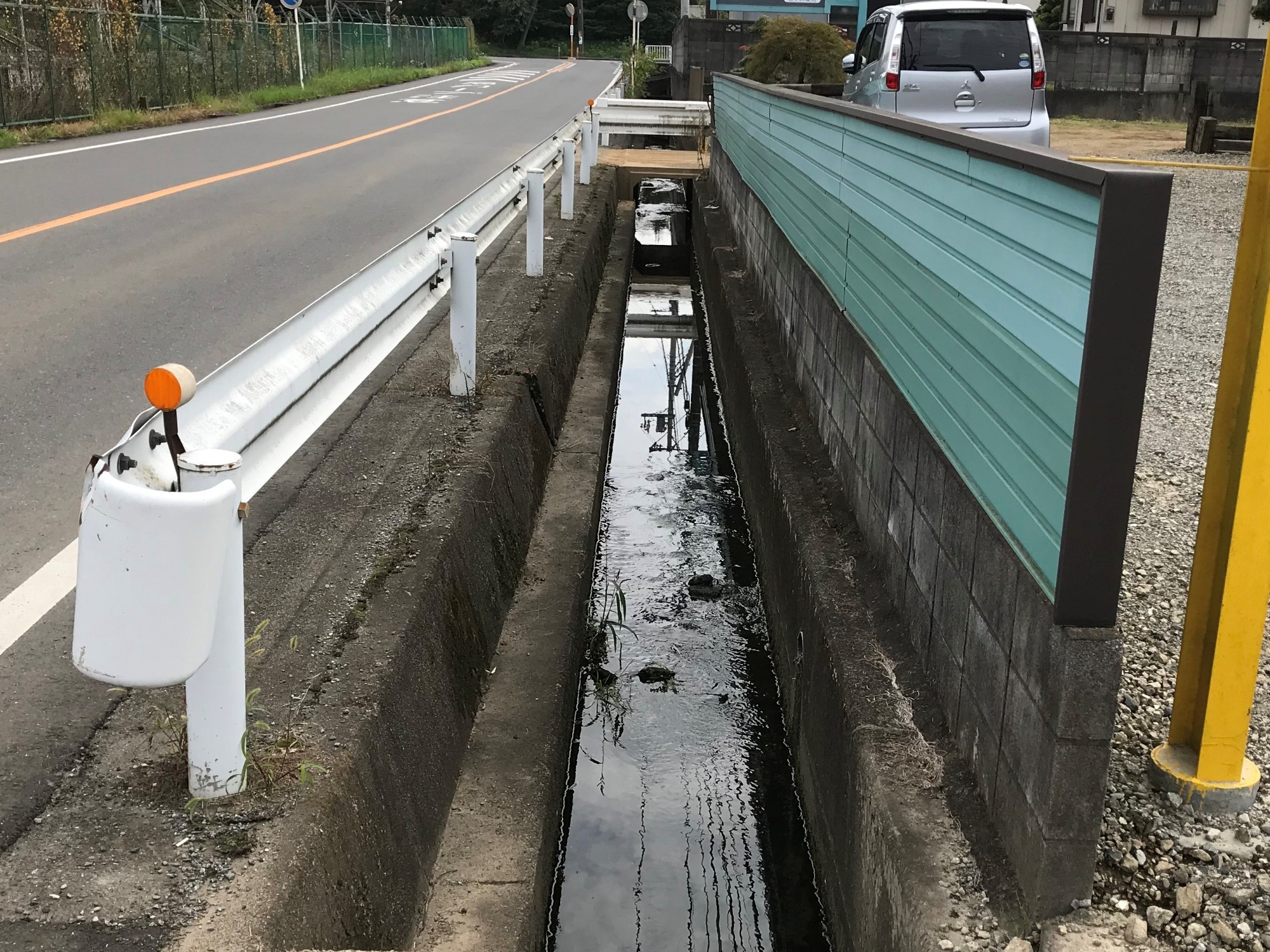

施工前

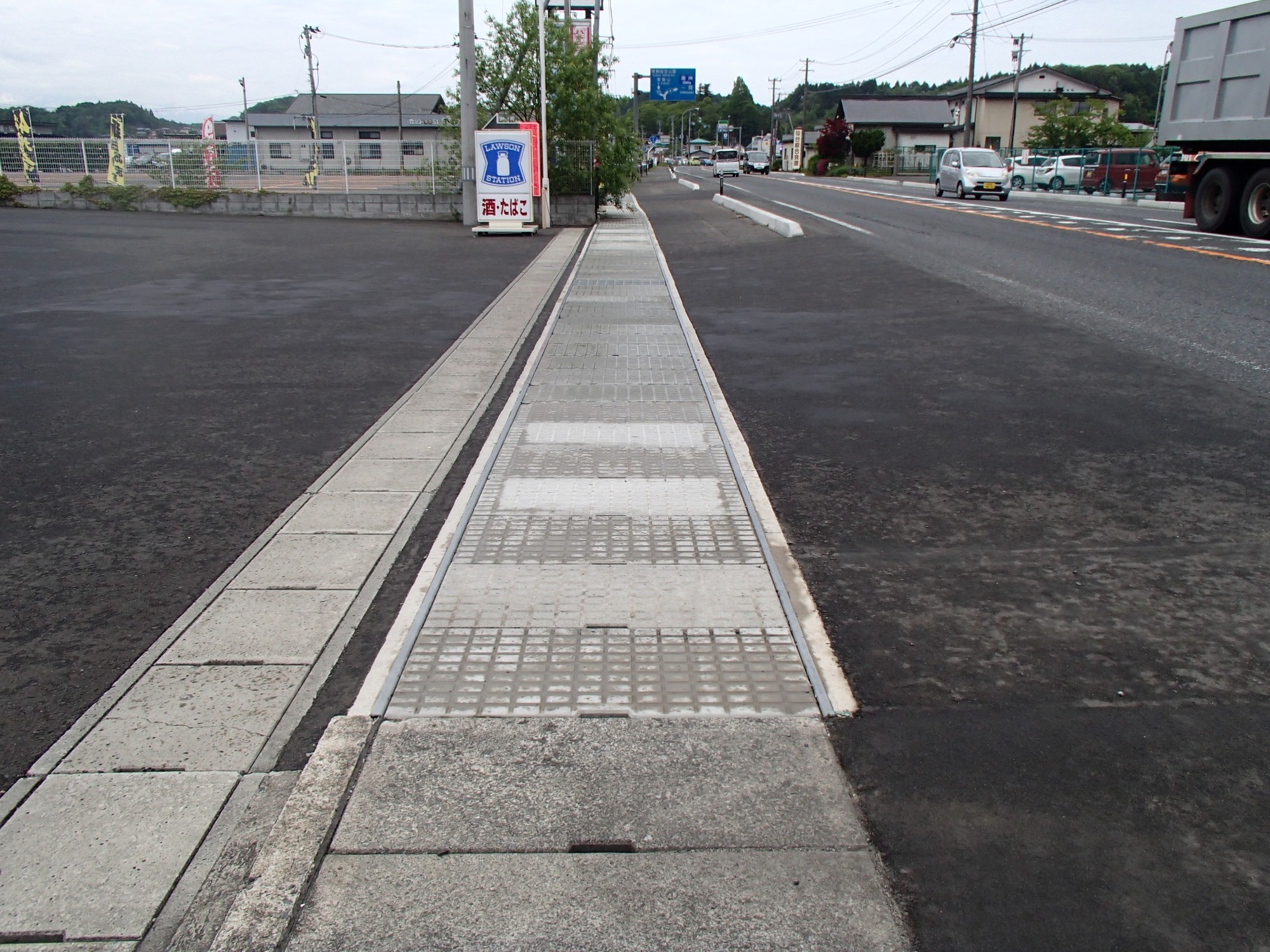

完成

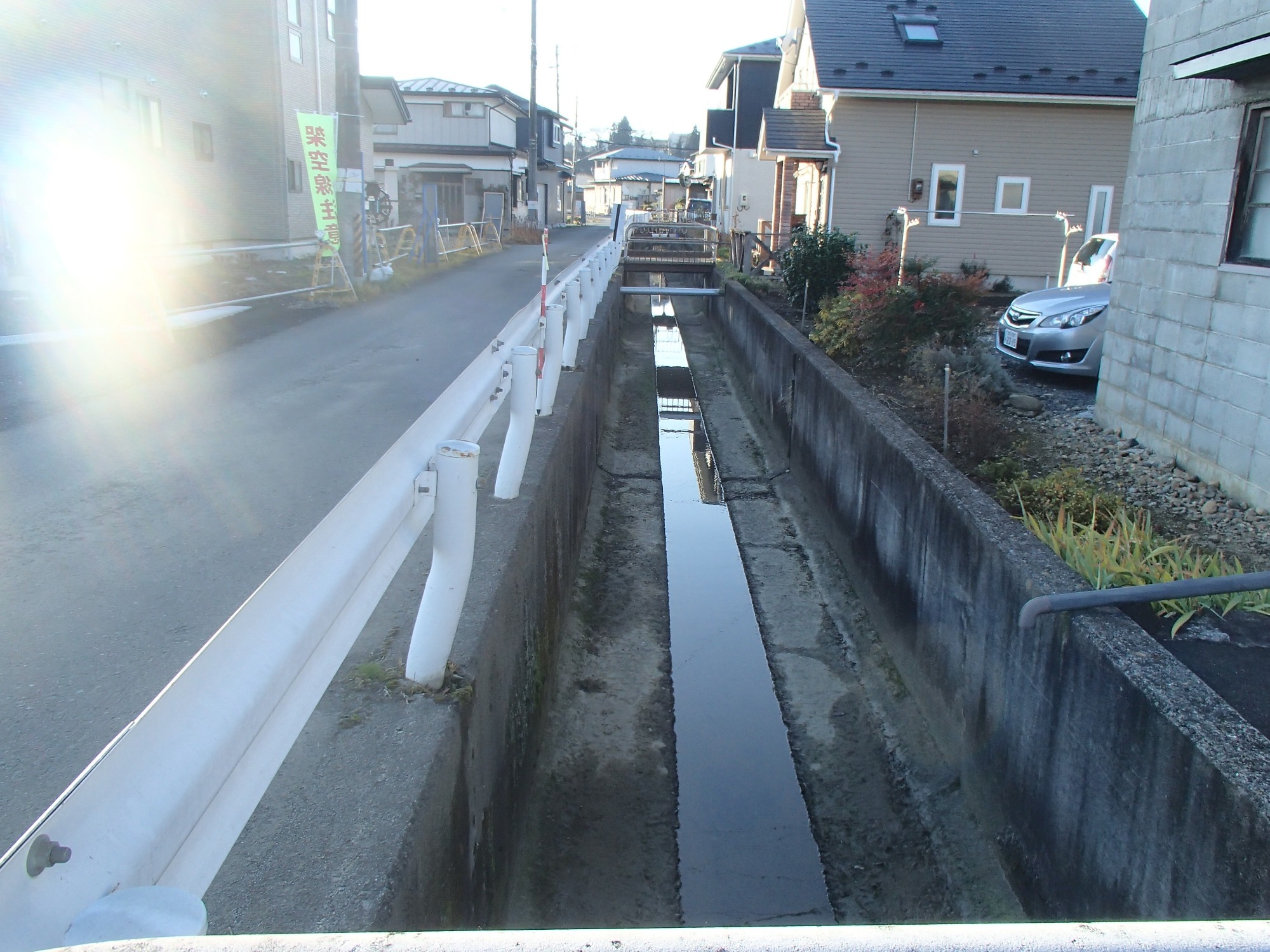

近くに学校があり、通学に危険な状態でした。
大型水路に路側タイプⅢ型800用を設置し安全に通行できるようになりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
青森県六ヶ所村地内

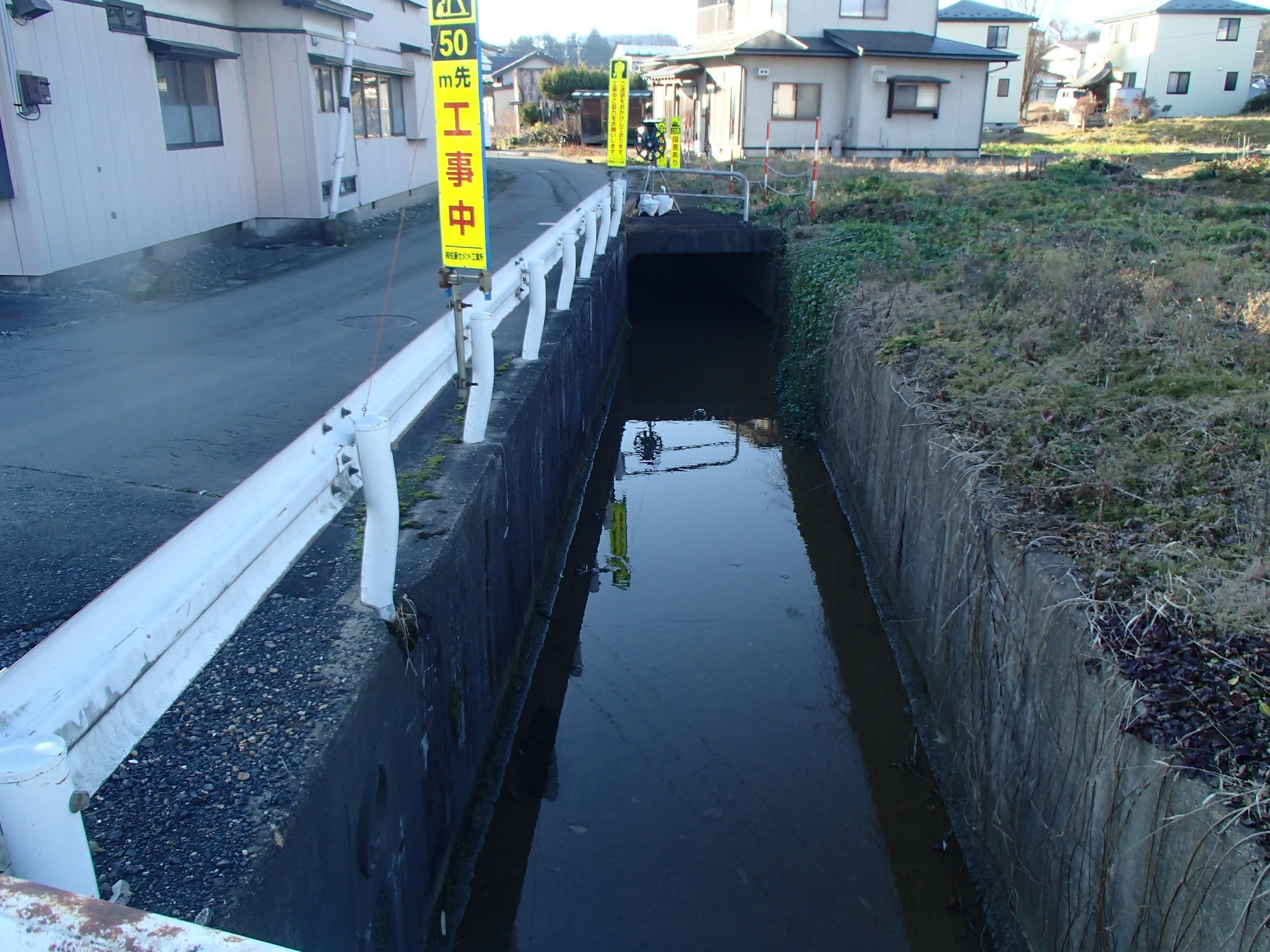

施工事例 ④ 車道を拡巾し、歩行できるように

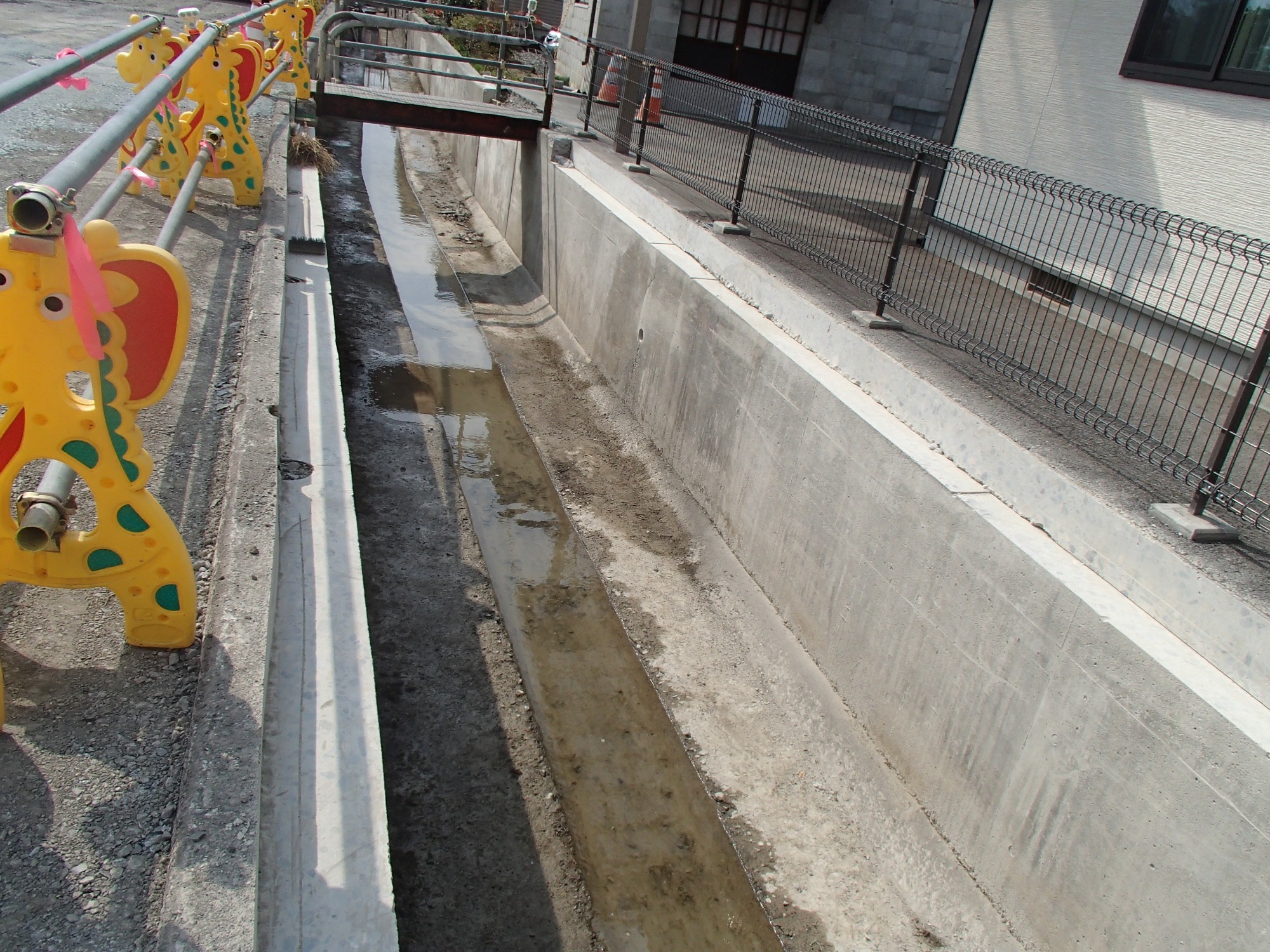

施工前
完成

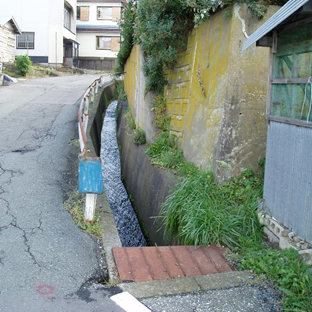

道路が狭く急な坂道で、住宅の擁壁も近いうえに水路間口部が広く危険な状態でした。

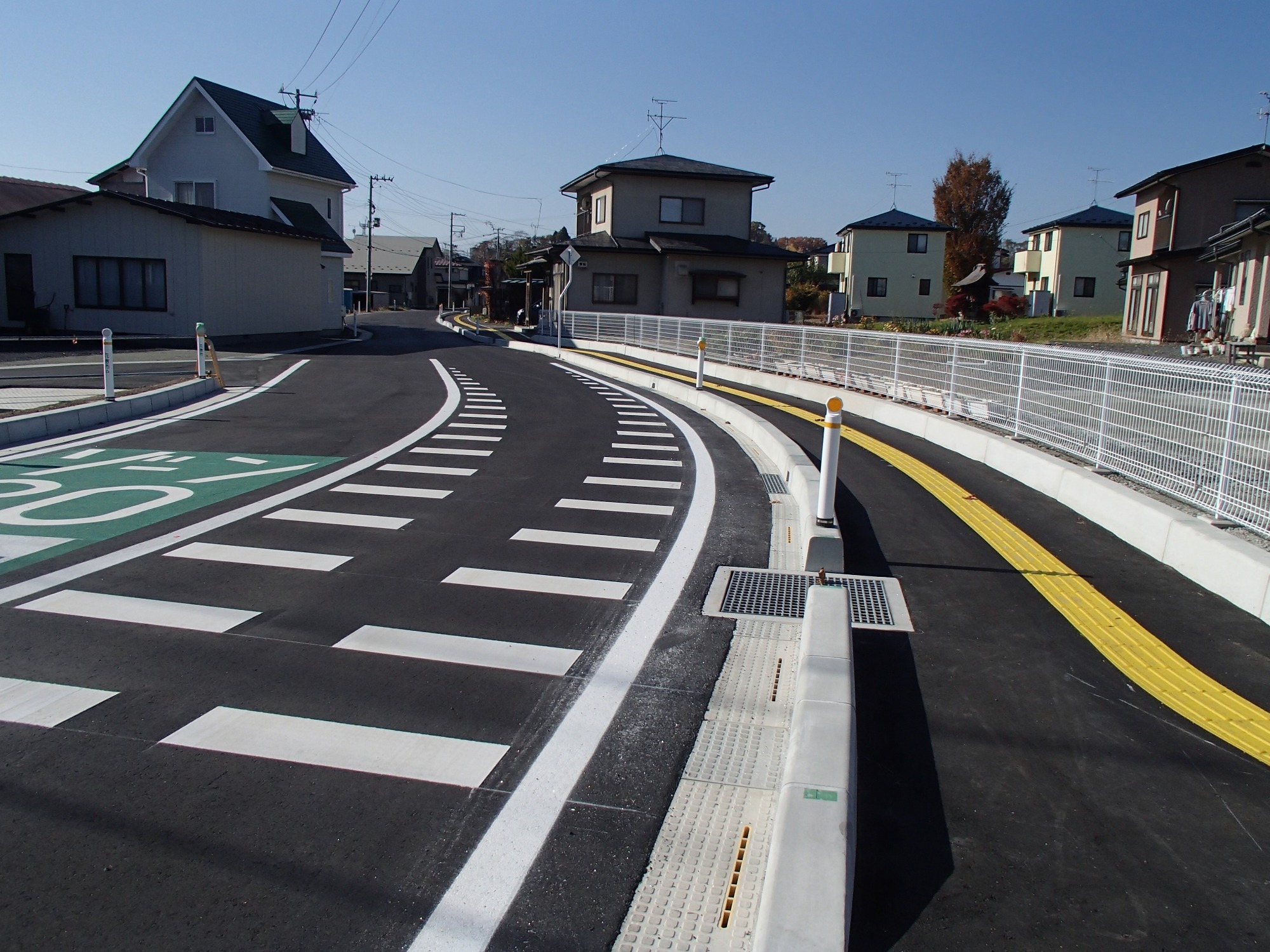

路側タイプⅢ型1000用を設置し道路も広くなりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県花巻市地内

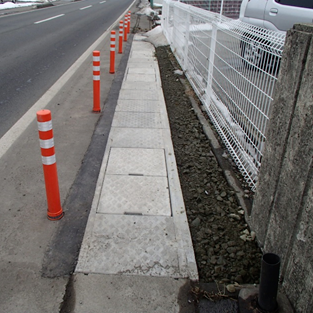

施工事例 ⑤ 側溝（既存）の高さを変えて歩行しやすいように

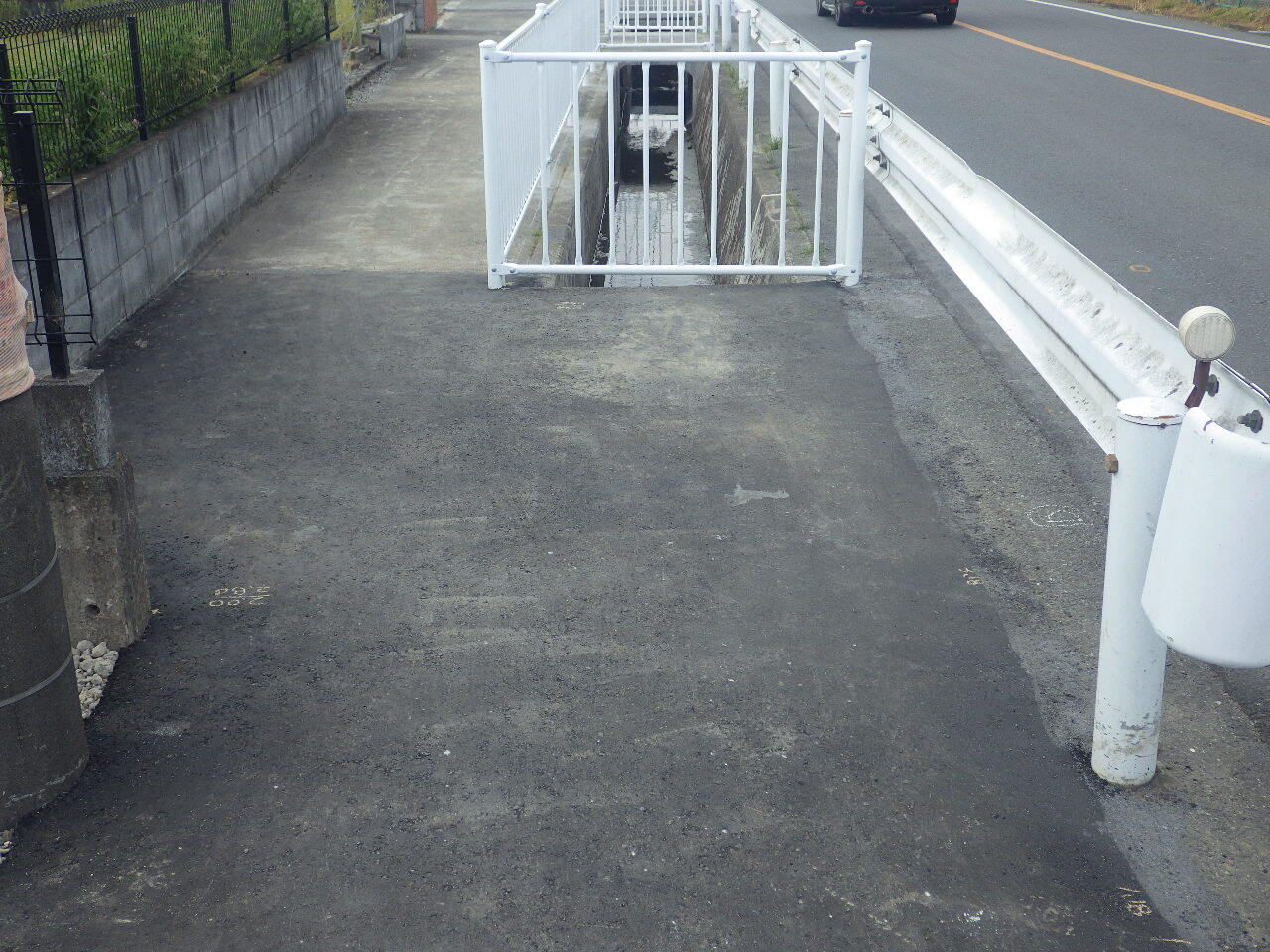

施工前

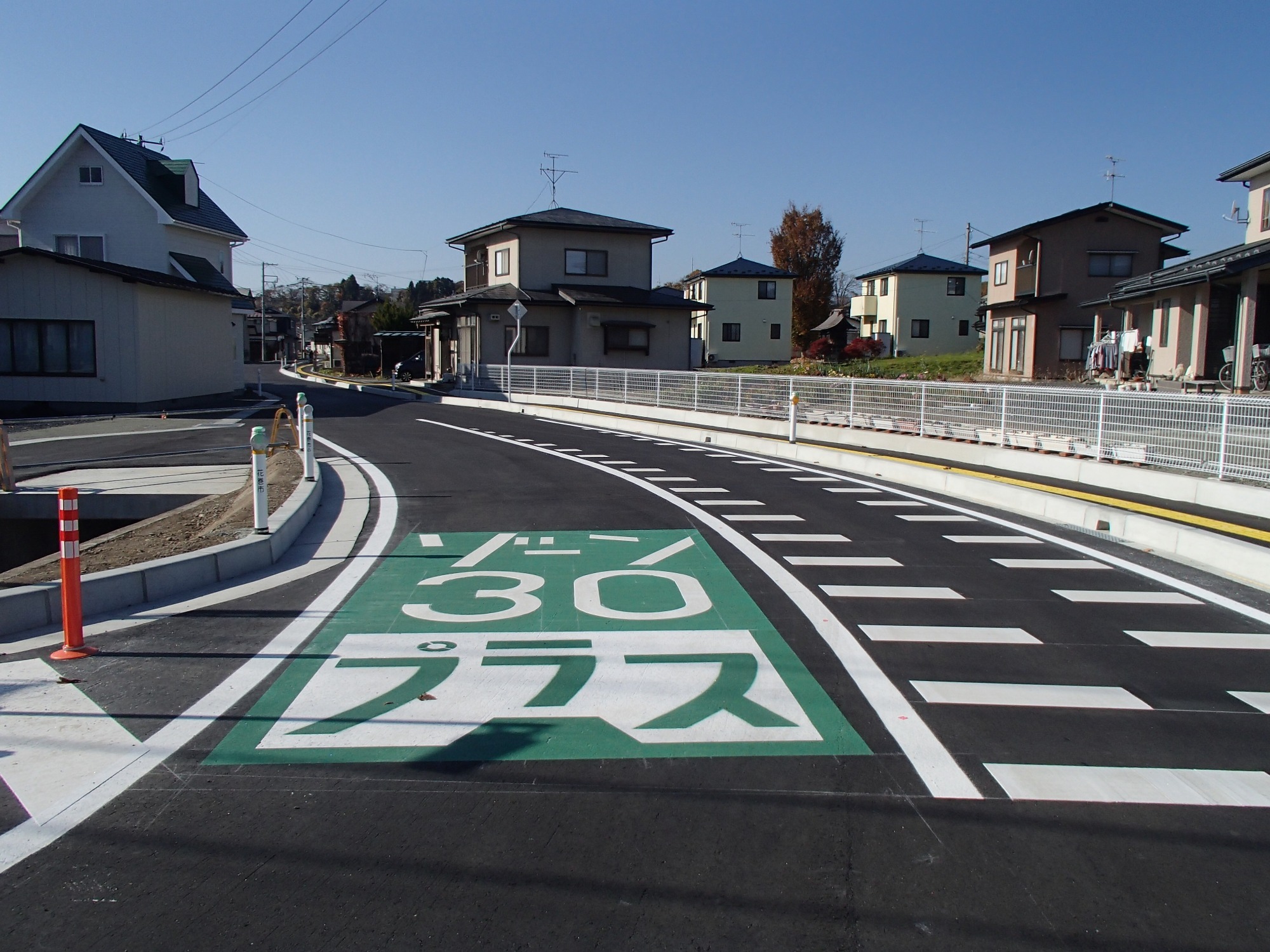

完成
道路改良工事に伴い、歩道内の高さ調整を行うことになりました。
可変タイプ300型を設置し通行しやすい歩道になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県塩釜市地内
施工事例 ⑥ 蓋なし側溝から蓋あり側溝へ
施工前
完成

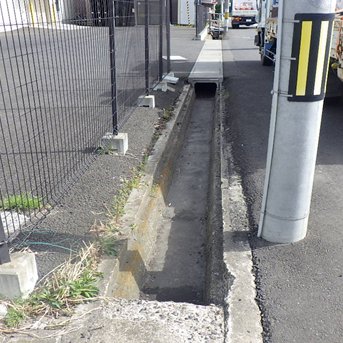

既存の側溝が車道より低く側溝が民地境界となっていました。
路側タイプⅢ型300用（官民境界対応型）で嵩上げを行い、
段差のない側溝になりました
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県滝沢市地内
施工事例 ⑦ 道路改良工事で歩道内の側溝の高さを変更へ

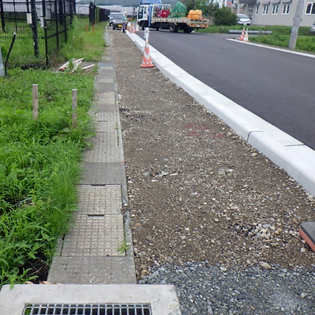

施工前

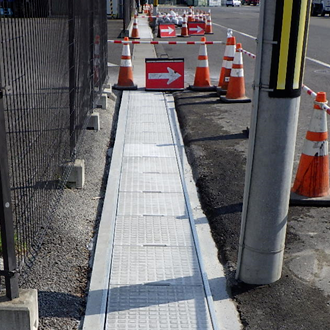

完成
道路改良工事で歩道内の側溝の高さを変える必要がありました。
花壇ブロックが近接し、影響の少ないネプラス工法が選定されました。
可変タイプ400型を計画の高さに合わせ設置しました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県栗原市若柳地内
施工事例 ⑧ アスファルト舗装工事に伴い、側溝の高さを変更へ
施工前
完成

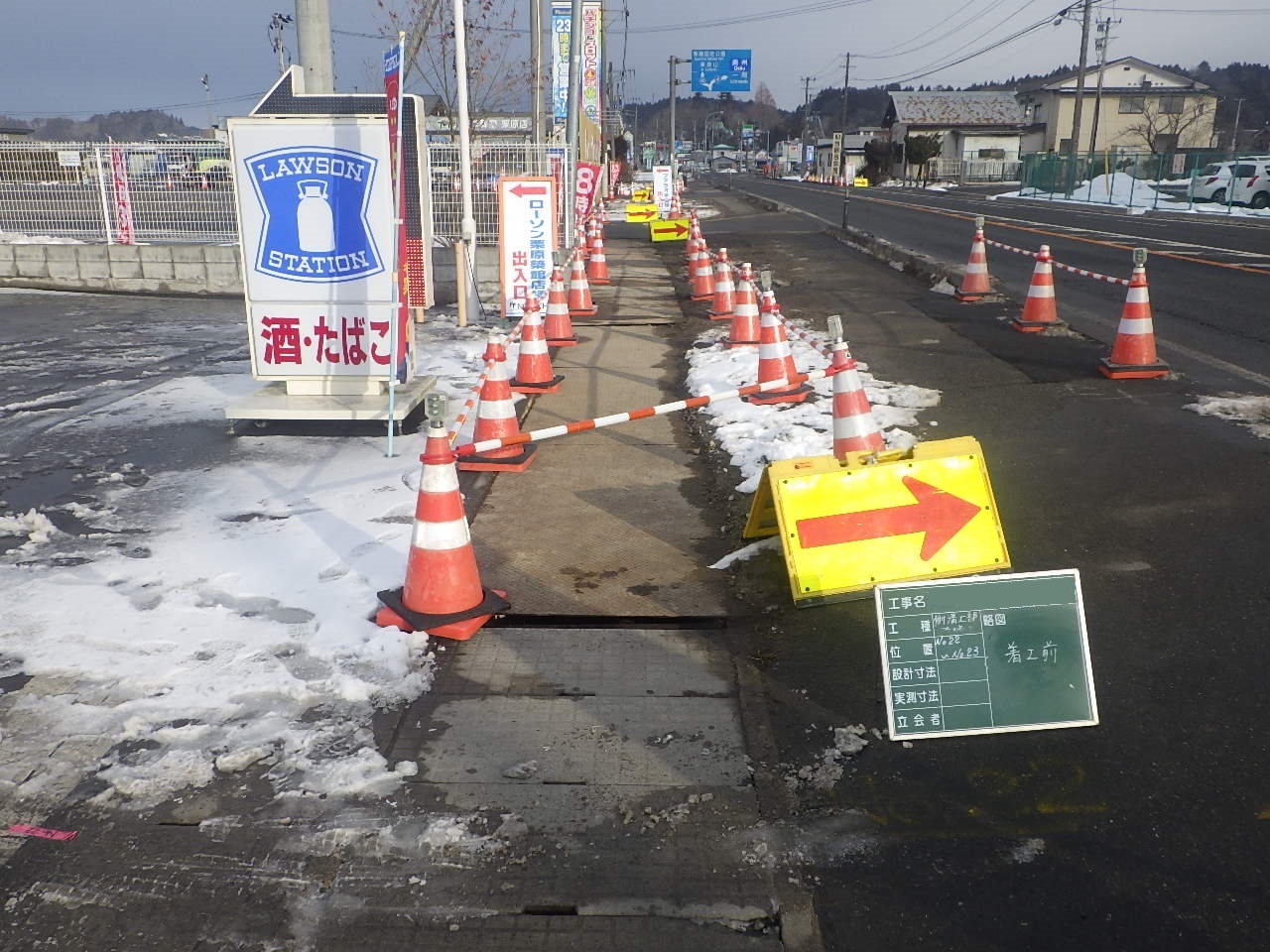

交通量が多い国道で舗装修繕工事に併せ、夜間の施工となりました。
家も近く車道との段差もあり、歩きづらい路側帯でしたが
車道の高さに合わせて路側タイプⅢ型300用を設置し、歩きやすい路側帯になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県滝沢市大釜風林地内
施工事例 ⑨ 側溝（既存）を埋設化して歩道を広く
施工前
完成
施工前
完成

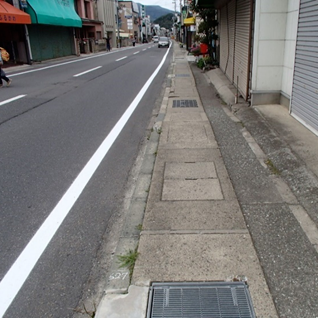

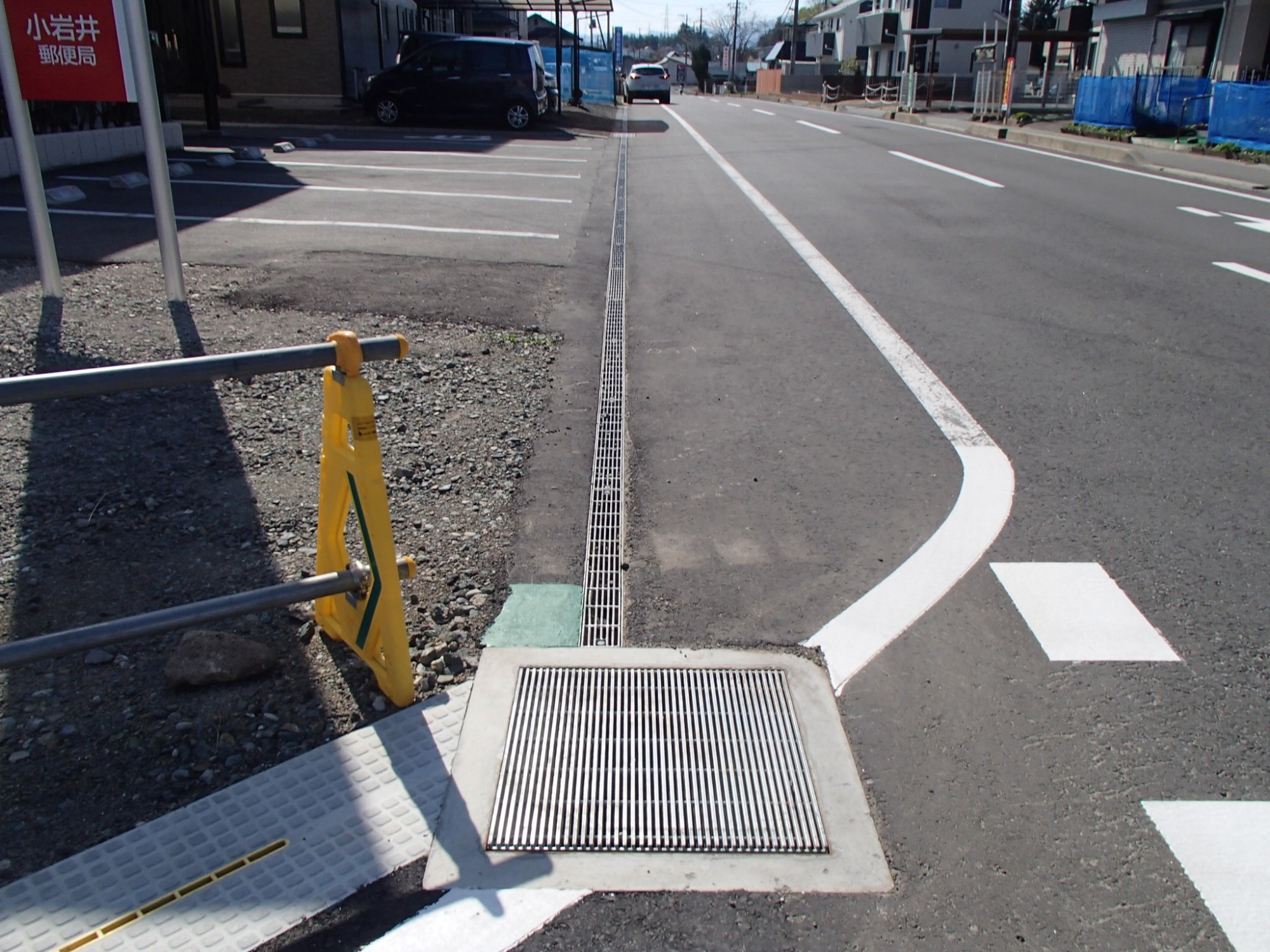

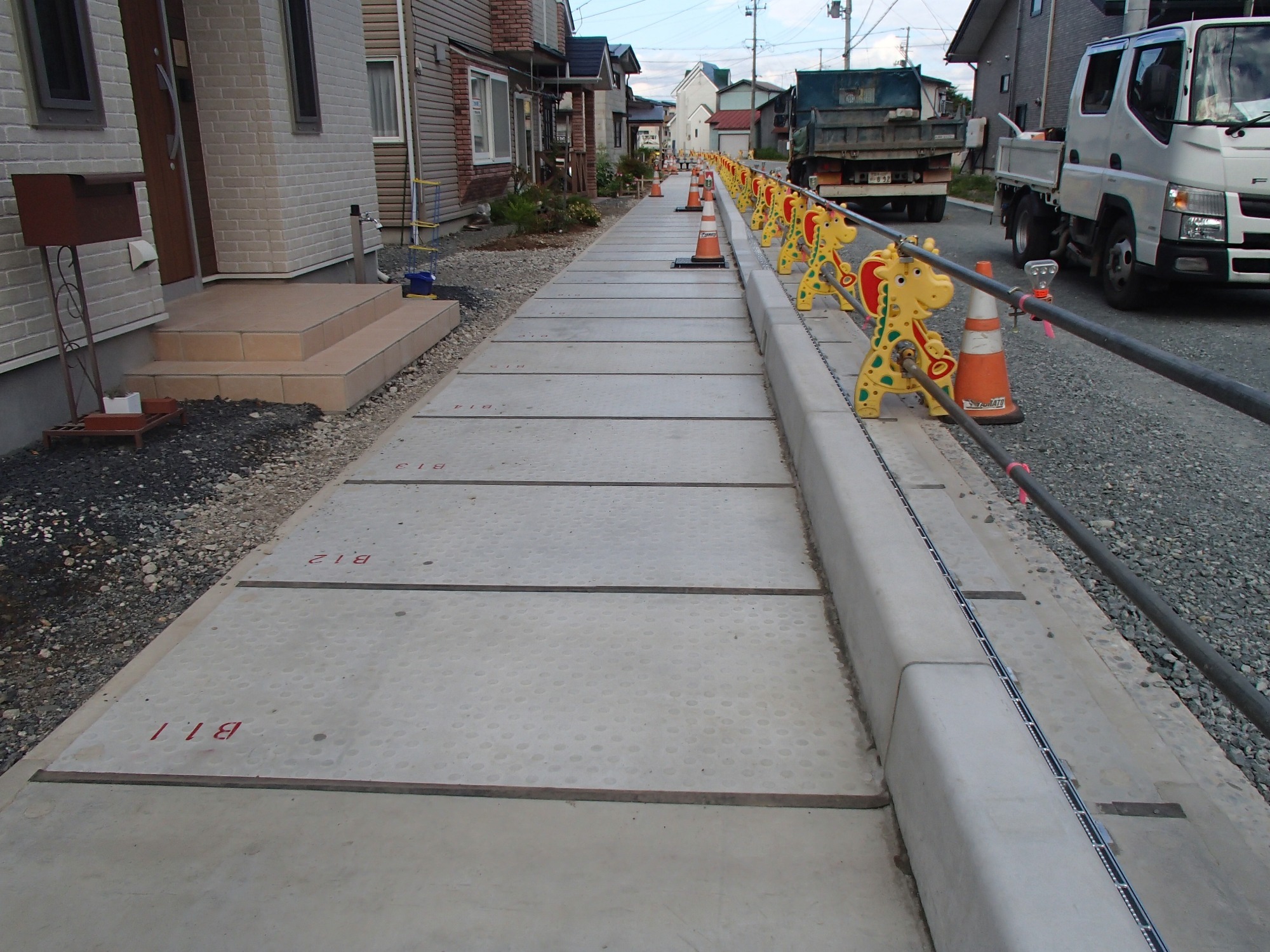

当該箇所は駅に近く歩行者が多いうえ、側溝があり狭く感じられる路側帯でした。
既存の側溝に埋設タイプ300型と排水溝と点検口を設置し、広く歩きやすい路側帯になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
岩手県盛岡市館向町地内
施工事例 ⑩ 国道舗装修繕工事で歩道の整備を行いました
施工前

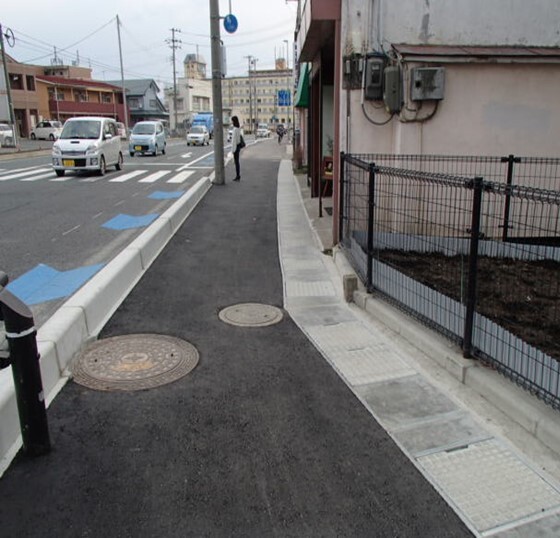

完成

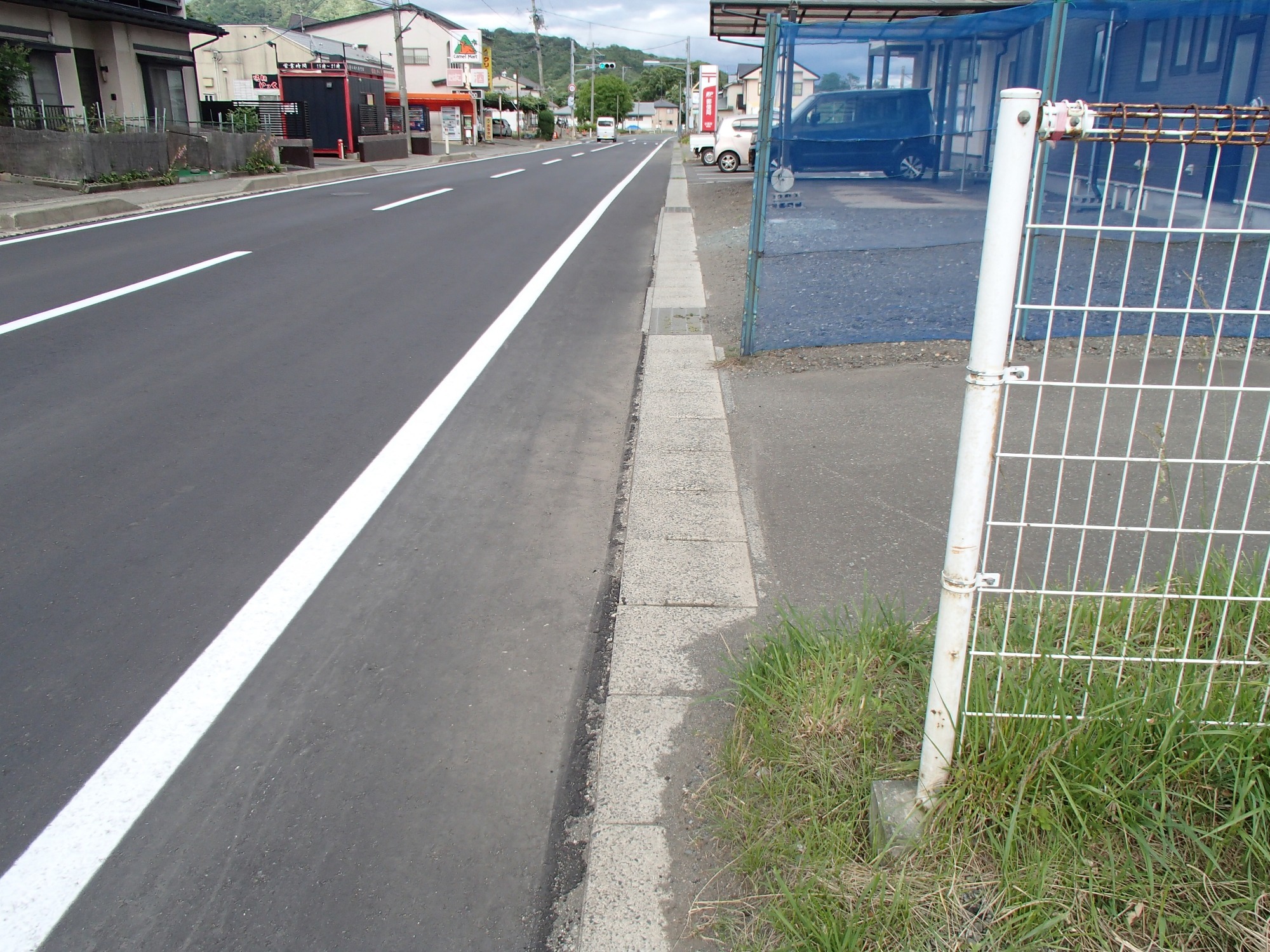

店舗が近接しているためネプラス工法が選定されました
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県栗原市地内
施工事例 ⑪ 安心して歩行できる歩道へ
施工前
完成
完成

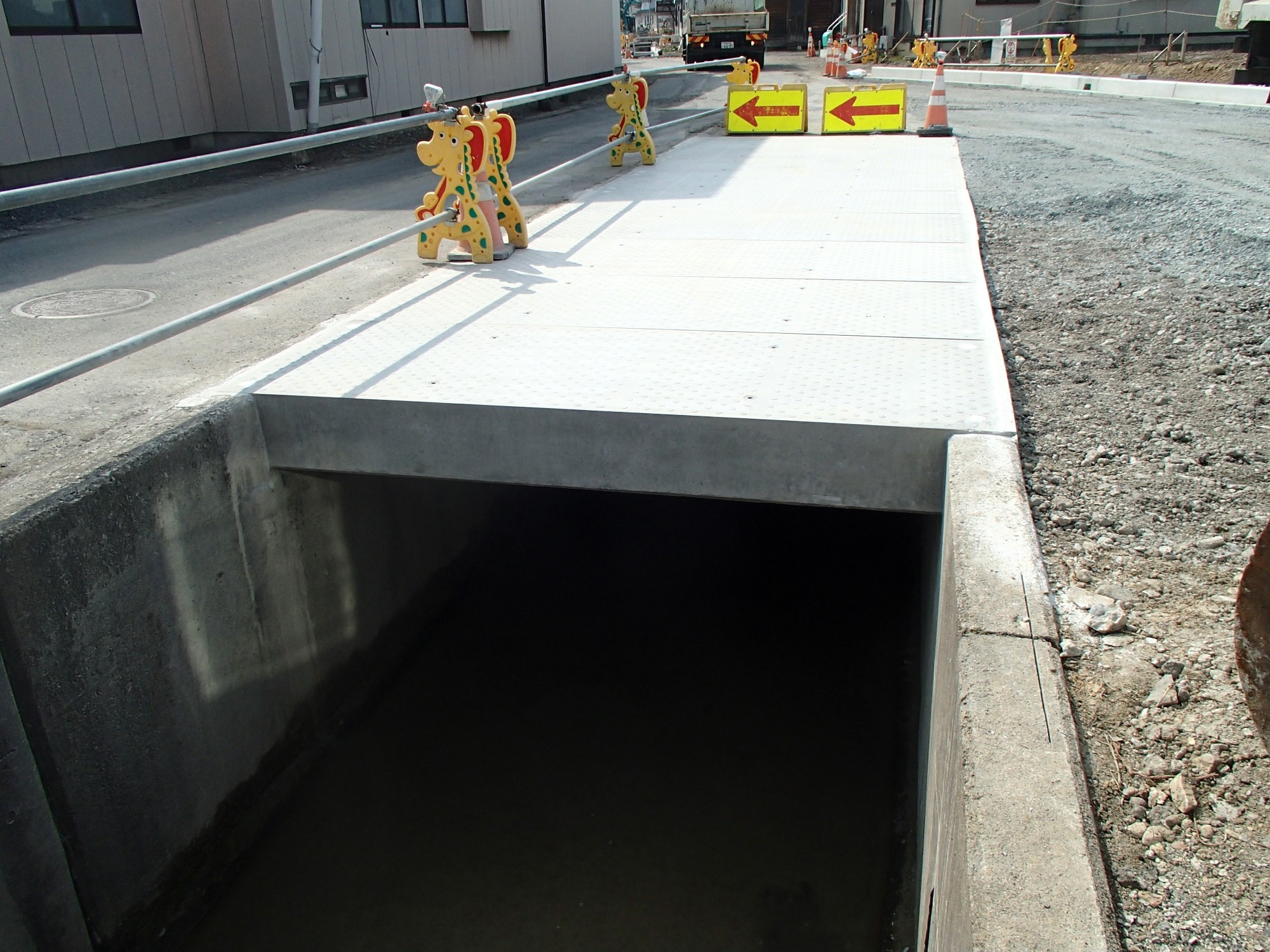

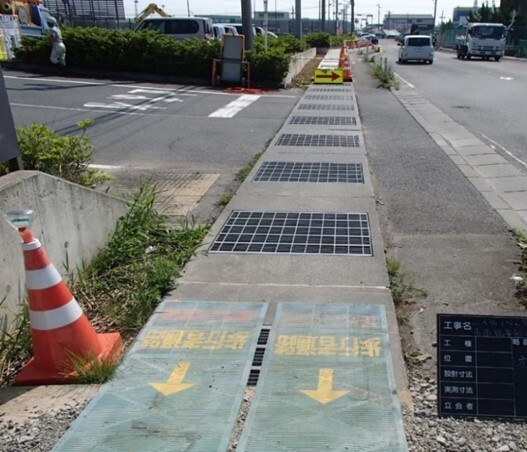

国道の歩道内に大型水路があり、縞鋼板で蓋を掛けていましたが
経年劣化で危なくなり、ネプラス工法が採用されました。
路側タイプⅢ型900用を設置し、綺麗な歩道になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
▼ その他 ▼
宮城県栗原市地内

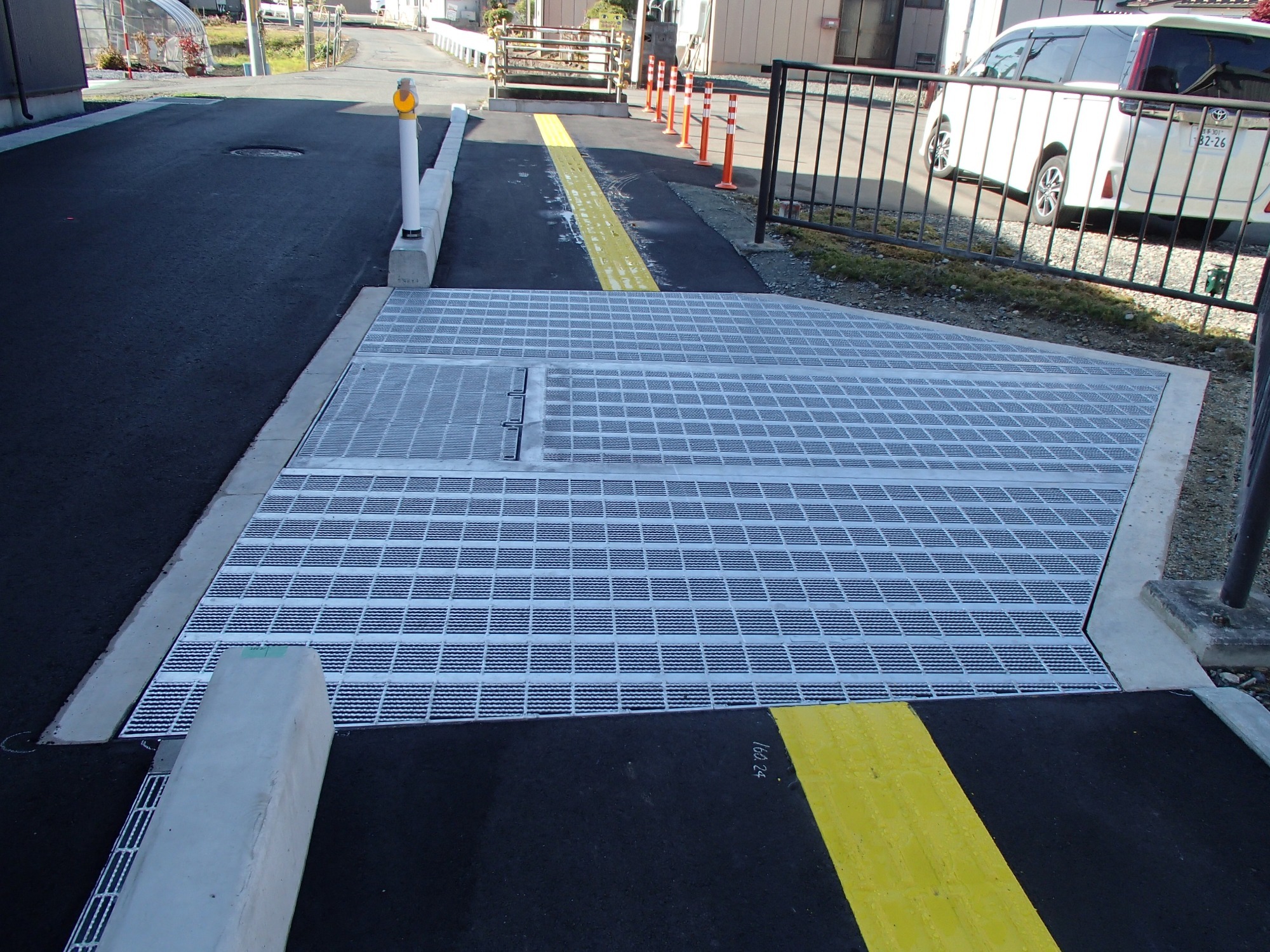

施工事例 ⑫ 集水桝改修

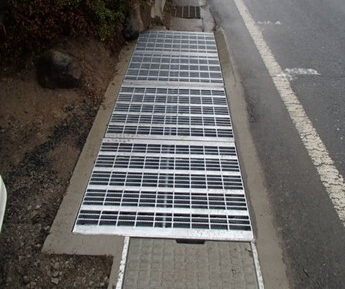

施工前
完成
縞鋼板ではガタツキや強度に問題がありました。
グレーチング蓋に換えて見栄えも強度も安全になりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県大崎市古川地内
施工事例 ⑬ 冠水対策
施工前
完成
大型スーパーの出入口で大型水路可変タイプ1000型を
冠水対策のために嵩上げ（103～386㎜）を行いました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
宮城県大崎市古川地内
施工事例 ⑭ 出入口段差解消
施工前
完成
県道から民地側への出入口で段差があり、車の出入りに支障がありました。
横断タイプ500型を嵩上げ（100㎜）行い、段差解消となりました。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
